Φ430A型拉式膜片弹簧离合器
序号 图号 单车用量 规格 名称 备注
1 AZ9725161000 1 430A型拉式膜片弹簧离合器总成
2 AZ9725160100 1 离合器压盘总成
15 AZ9725160065 1 分离拉环
16 AZ9725160066 1 弹性锁环
17 AZ9725160067 1 固定环
18 AZ9725160085 4 卡簧
66 WG9725160510 1 离合器分离轴承总成
69 WG9725160300 1 从动盘总成
离合器液压操纵装置
离合器液压操纵装置
序号 图号 单车用量 规格 名称 备注
1 AZ9719230001 1 离合器液压操纵装置图
2 WG9114230019 1 离合器制动液标牌
4 WG9719230087 1 高压软管
6 190003962621 2 空心螺栓
7 Q72314T5F 4 密封垫圈
8 WG9725230041 1 离合器助力缸（Φ102、Φ25）
10 Q41208 4 外锯齿锁紧垫圈
11 Q150B0830 4 六角头螺栓
12 190003179781 100 聚酰胺管（Φ8*1）
13 WG9000361004 1 弹性元件NG8
15 WG9000361005 1 卡簧NG8
17 WG9000361006 1 螺母座NG8
19 WG9000361201 1 直角接头体NG8/NW6
车架总成（矿用自卸车/轴距3800+1500/10+10车架）
车架总成（矿用自卸车/轴距3800+1500/10+10车架）
序号 图号 单车用量 规格 名称 备注
_ AZ9770513800 1 车架总成
1 AZ9770513801 1 左纵梁总成
2 AZ9770513802 1 右纵梁总成
3 AZ9770510010 2 横梁总成
4 AZ9770510020 1 横梁总成
5 AZ9770510030 1 后横梁总成
6 AZ9770510063 4 上装连接板
7 AZ9770510061 2 侧连接板
8 AZ9770510015 2 中间支座
9 WG9770510062 2 稳定杆托架
保险杠、前牵引、防护栅、前接支架
保险杠、前牵引、防护栅、前接支架
序号 图号 单车用量 规格 名称 备注
1 Q1861645 8 六角法兰面螺栓
2 Q40116 8 平垫圈
3 Q40316 8 弹簧垫圈
4 Q340B16 8 1型六角螺母
5 AZ9770930005 1 保险杠总成
6 WG9770930020 1 左前接支架总成
7 Q150B1675 2 六角头螺栓
8 Q33216 2 自锁螺母
9 AZ9725939010 2 牵引钩
10 Q151B1645 4 六角头螺栓
11 AZ9725939009 2 连接板
12 AZ9770930010 1 前防护栅
13 Q150B1445 4 六角头螺栓
14 WG9770930050 1 前接支架支撑总成
15 WG9770930025 1 右前接支架总成
前翼子板
序号 图号 单车用量 规格 名称 备注
2 WG9770930030 1 前左翼子板支架总成
4 Q150B1245 4 六角头螺栓
5 Q33212 4 2型全金属六角锁紧螺母
7 WG9770930035 1 前右翼子板支架总成
9 Q150B1245 4 六角头螺栓
10 Q33212 4 2型全金属六角锁紧螺母
11 WG9770930038 2 翼子板
13 Q150B0825 16 六角头螺栓
14 Q40008 16 小垫圈
15 Q33208 16 2型全金属六角锁紧螺母
16 11600950003 2 防尘软板
17 17017950006 2 压条
18 Q150B0620 8 六角头螺栓
19 Q40006 8 小垫圈
20 Q33206 8 2型全金属六角锁紧螺母
非半挂牵引车的牵引钩
序号 图号 单车用量 规格 名称 备注
1 Q151B1660 4 六角头螺栓
2 WG9000930047 1 "SK7"型牵引钩
4 190003888459 4 自锁螺母
减震尾灯支架总成(矿用自卸车10+10车架用)
序号 图号 单车用量 规格 名称 备注
1 AZ9770940001 2 尾灯支架总成
6 Q150B1045 8 六角头螺栓
7 Q33210 8 2型全金属六角锁紧螺母
8 AZ9716940004 4 橡胶堵
70矿用自卸车驾驶右平台支撑
序号 图号 单车用量 规格 名称 备注
1 WG9770990005 1 平台前支撑总成
3 Q150B1450 4 六角头螺栓
4 Q40114 4 平垫圈
5 Q40314 4 弹簧垫圈
6 Q340B14 4 1型六角螺母
7 WG9770990010 1 平台后支撑总成
9 Q150B1445 2 六角头螺栓
10 Q150B1455 2 六角头螺栓
11 Q40114 4 平垫圈
12 Q40314 4 弹簧垫圈
13 Q340B14 4 1型六角螺母
14 Q1861280 3 六角法兰面螺栓－加大系列
15 Q40212 3 大垫圈
16 Q40312 3 弹簧垫圈
17 Q340B12 3 Ⅰ型六角头螺母
18 Q1861270 2 六角法兰面螺栓－加大系列
19 Q18612110 2 法兰面螺栓-加大系列
20 Q40212 4 大垫圈
21 Q40312 4 弹簧垫圈
22 Q340B12 4 Ⅰ型六角头螺母
车轮与轮胎（14.00-25 工程花纹 10.0-25车轮 6×4）
序号 图号 单车用量 规格 名称 备注
1 WG9770610070 11 10.0/2.0-25车轮总成
3 WG9725610095 11 14.00-25 NHS轮胎总成（工程花
5 WG9100610005 4 进气嘴延伸软管
选用装置
后防钻保护架
序号 图号 单车用量 规格 名称 备注
1 AZ9770930040 1 防钻保护架总成
4 WG9100930150 2 端盖
减震尾灯支架总成(矿用自卸车10+10车架装后防钻用)
减震尾灯支架总成(矿用自卸车10+10车架装后防钻用)
序号 图号 单车用量 规格 名称 备注
1 AZ9770940001 2 尾灯支架总成
6 Q150B1055 8 六角头螺栓
7 Q33210 8 2型全金属六角锁紧螺母
8 AZ9716940004 4 橡胶堵
车轮与轮胎（14.00R25 工程花纹 10.0-25车轮 6×4）
车轮与轮胎（14.00R25 工程花纹 10.0-25车轮 6×4）
减震尾灯支架总成(矿用自卸车10+10车架装后防钻用)
序号 图号 单车用量 规格 名称 备注
1 WG9770610070 11 10.0/2.0-25车轮总成
3 WG9770610080 11 14.00R25 NHS轮胎总成（工程花纹）
5 WG9100610005 4 进气嘴延伸软管
ZZ5707S3640AJ矿用自卸车除车架外,本模块其余装置相同
车架总成（矿用自卸车/轴距3600+1500/10+10车架）
车架总成（矿用自卸车/轴距3600+1500/10+10车架）
序号 图号 单车用量 规格 名称 备注
_ AZ9770513600 1 车架总成
1 AZ9770513601 1 左纵梁总成
2 AZ9770513602 1 右纵梁总成
3 AZ9770510010 2 横梁总成
4 AZ9770510020 1 横梁总成
5 AZ9770510030 1 后横梁总成
6 AZ9770510063 4 上装连接板
7 AZ9770510061 2 侧连接板
8 AZ9770510015 2 中间支座
9 WG9770510062 2 稳定杆托架
ZZ5707S4040AJ矿用自卸车除车架外,本模块其余装置相同
车架总成（矿用自卸车/轴距4000+1500/10+10车架）
车架总成（矿用自卸车/轴距4000+1500/10+10车架）
序号 图号 单车用量 规格 名称 备注
_ AZ9770514000 1 车架总成
1 AZ9770514001 1 左纵梁总成
2 AZ9770514002 1 右纵梁总成
3 AZ9770510010 2 横梁总成
4 AZ9770510020 1 横梁总成
5 AZ9770510030 1 后横梁总成
6 AZ9770510063 4 上装连接板
7 AZ9770510061 2 侧连接板
8 AZ9770510015 2 中间支座
9 WG9770510062 2 稳定杆托架
传动轴（轴距3600＋1500,铸钢加强型宽体双联桥,XS180）
传动轴（轴距3600＋1500,铸钢加强型宽体双联桥,XS180）
序号 图号 单车用量 规格 名称 备注
1 AZ9370311585 1 传动轴 HW19710变速箱
AZ9370311400 1 传动轴 选装HW19710T变速箱
2 AZ9370313010 2 传动轴连接盘
3 WG9370310010 2 万向节十字轴总成
4 Q151B1450TF2 8 六角头螺栓
5 AZ9003888458 8 自锁螺母(14×1.5 10级)
6 AZ9319310665 1 传动轴
7 AZ9319313215 2 传动轴连接盘
8 WG9319313210 2 十字轴总成
9 Q151B1450TF2 8 六角头螺栓
10 AZ9003888458 8 自锁螺母(14×1.5 10级)
传动轴（轴距3800+1500,铸钢加强型宽体双联桥,XS180）
传动轴（轴距3800+1500,铸钢加强型宽体双联桥,XS180）
序号 图号 单车用量 规格 名称 备注
1 AZ9370311800 1 传动轴 HW19710变速箱
AZ9370311605 1 传动轴 选装HW19710T变速箱
2 AZ9370313010 2 传动轴连接盘
3 WG9370310010 2 万向节十字轴总成
4 Q151B1450TF2 8 六角头螺栓
5 AZ9003888458 8 自锁螺母(14×1.5 10级)
6 AZ9319310665 1 传动轴
7 AZ9319313215 2 传动轴连接盘
8 WG9319313210 2 十字轴总成
9 Q151B1450TF2 8 六角头螺栓
10 AZ9003888458 8 自锁螺母(14×1.5 10级)
传动轴（轴距4000+1500,铸钢加强型宽体双联桥,XS180）
传动轴（轴距4000+1500,铸钢加强型宽体双联桥,XS180）
序号 图号 单车用量 规格 名称 备注
1 AZ9370311995 1 传动轴 HW19710变速箱
AZ9370311800 1 传动轴 选装HW19710T变速箱
2 AZ9370313010 2 传动轴连接盘
3 WG9370310010 2 万向节十字轴总成
4 Q151B1450TF2 8 六角头螺栓
5 AZ9003888458 8 自锁螺母(14×1.5 10级)
6 AZ9319310665 1 传动轴
7 AZ9319313215 2 传动轴连接盘
8 WG9319313210 2 十字轴总成
9 Q151B1450TF2 8 六角头螺栓
10 AZ9003888458 8 自锁螺母(14×1.5 10级)
70矿车驾驶室电器设备
序号 图号 单车用量 规格 名称 备注
1 WG9725796009 3 LED示高灯
2 Q2764825 6 十字槽半沉头自攻螺钉
3 Q39748202 6 簧片螺母
4 WG9719790001 1 门灯开关
5 Q2764216 1 十字槽半沉头自攻螺钉-C型
6 190003179028 100mm 穿线护套
7 WG9123720006 1 内照明灯
8 Q2714222 2 十字槽盘头自攻螺钉
9 Q39742202 2 簧片螺母
10 AZ9770770005 1 70矿车驾驶室顶蓬电线束
11 Q41205 4 外锯齿锁紧垫圈
12 190003171697 5 塑料紧箍带
13 WG9900580021 4 盖板
14 AZ9725720007 1 侧转向灯线束支架
15 AZ9725720007 1 侧转向灯线束支架
16 WG9925720012 1 侧转向灯(左)
17 WG9925720013 1 侧转向灯(右)
18 Q340B06 2 I型六角螺母
19 Q340B06 2 I型六角螺母
20 Q40306 2 弹簧垫圈
21 Q40306 2 弹簧垫圈
22 Q40106 2 平垫圈
23 Q40106 2 平垫圈
24 1397 350169 2 角形支架
25 Q68610F4 2 单管夹片
26 WG9719720019 2 矿用车工作灯
27 Q150B0618 4 六角头螺拴
28 Q40206 8 大垫圈
29 Q41206 4 外锯齿锁紧垫圈
30 WG9719720019 2 矿用车工作灯
31 Q150B0618 4 六角头螺拴
32 Q40206 8 大垫圈
33 Q41206 4 外锯齿锁紧垫圈
34 190003179028 540mm 穿线护套
70矿用自卸车电器装置（ST双桥/DE箱）
序号 图号 单车用量 规格 名称 备注
1 AZ9719580020 1 仪表台装配图
2 WG9719584001 1 灯光开关
3 WG9719584012 1 前雾灯开关
4 WG9719584013 1 后雾灯开关
5 WG9719584004 1 危急报警开关
6 WG9719584005 1 喇叭开关
7 WG9719582007 1 工作灯开关
8 WG9719582043 1 前工作灯开关
9 WG9719582010 1 取力器开关
10 WG9719582011 1 轮差开关
11 WG9719582012 1 轴差开关
12 WG9719582038 1 制动降温开关
13 WG9719582021 1 发动机暖机/预热开关
14 WG9719582056 1 发动机制动开关
15 WG9725580005 1 诊断接口外壳
16 WG9719582054 1 MCS旋钮
17 WG9900580021 4 盖板
18 WG9130583117 1 组合开关(转向柱上)
19 Q2540512 3 十字槽沉头螺钉
20 Q40105 3 平垫圈
21 Q40305 3 弹簧垫圈
22 AZ9725580030 1 橡胶堵盖
23 WG9100580142 1 24V点烟器
24 WG9716580021 1 电气接线盒总成
25 Q2140635 4 盘头螺钉
26 Q40106 5 平垫圈
27 Q2140610 1 十字槽盘头螺钉
28 Q2140512 2 十字槽盘头螺钉
29 Q40105 2 平垫圈
30 WG9725584001 3 40A常开式继电器
31 WG9725584002 9 20A常开式继电器
32 AZ9770580001 2 电气接线盒支架
33 Q40206 4 大垫圈
34 Q40306 4 弹簧垫圈
35 Q340B06 4 I型六角螺母
36 AZ9770580002 1 CBCU安装支架
37 Q40206 3 大垫圈
38 Q40306 3 弹簧垫圈
39 Q340B06 3 I型六角螺母
40 AZ9770580003 1 总支架
41 Q40206 2 大垫圈
42 Q40306 2 弹簧垫圈
43 Q340B06 2 I型六角螺母
44 AZ9770580005 1 小支架
45 Q40206 1 大垫圈
46 Q40306 1 弹簧垫圈
47 Q340B06 1 I型六角螺母
48 WG9719582072 1 加热器开关
49 WG9719582076 1 散热开关
HOWO70矿车收放音机
序号 图号 单车用量 规格 名称 备注
1 WG9130780100 1 收放机(收音+AUXIN
2 WG9725780004 2 扬声器（4寸）
3 WG9130780003 1 馈线(200cm)
4 Q2714216 8 十字槽盘头自攻螺钉
5 Q40004 8 小垫圈
6 190003699563 8 簧片螺母
7 WG9130780120 1 外置式音频输入口
8 WG9130780125 1 音频输入口连接线
09款电气控制系统(VDO)
序号 图号 单车用量 规格 名称 备注
1 AZ9724580002 1 CBCU安装板
2 Q2714216F31 2 十字槽盘头自攻螺钉
3 WG9716580023 1 中央控制单元（CBCU）
4 Q2140512 3 十字槽盘头螺钉
5 Q40105 3 平垫圈
6 WG9716580025 1 组合仪表（CMIC）
7 Q2714816F31 4 十字槽盘头自攻螺钉
8 Q40105 4 平垫圈
矿用车前照灯
序号 图号 单车用量 规格 名称 备注
1 WG9100720105 1 四灯制左前照灯
2 WG9100720106 1 四灯制右前照灯
3 Q40506 8 重型弹簧垫圈
4 Q340B06 8 I型六角螺母
5 WG9100720003 1 左转向信号灯
6 WG9100720004 1 右转向信号灯
7 190003699568 4 簧片螺母
8 WG9725720001 2 圆形前雾灯总成
HW电气接线盒铭牌
序号 图号 单车用量 规格 名称 备注
1 AZ9724580001 1 电气接线盒铭牌
起动机负极至后分线盒搭铁线
序号 图号 单车用量 规格 名称 备注
1 AZ9725770075 1 起动机负极至后分线盒搭铁线670 K36、K38
AZ9725770076 1 起动机负极至后分线盒搭铁线740 K40
尾灯电线束（175/95）
尾灯电线束（175/95）
序号 图号 单车用量 规格 名称 备注
1 AZ9725770043 1 左组合后灯电线束175（BW）
2 AZ9725770044 1 右组合后灯电线束95（BW）
3 190003171393 6 塑料紧固带--BA8*200 N05199
4 190003179045 125mm 穿线护套
5 190003179045 125mm 穿线护套
带侧标志灯的组合后灯
带侧标志灯的组合后灯
序号 图号 单车用量 规格 名称 备注
1 WG9719810001 1 左组合后灯
2 WG9719810002 1 右组合后灯
3 Q41808 4 波形弹簧垫圈
4 Q340B08 4 1型六角螺母
5 AZ9725810001 4 尾灯垫块
6 Q340B08 4 1型六角螺母
7 Q40108 4 平垫圈 蓄电池（180安-时）
序号 图号 单车用量 规格 名称 备注
1 WG9100760001 2 蓄电池（68025D）
底盘电器（5个阀）
底盘电器（5个阀）
序号 图号 单车用量 规格 名称 备注
1 AZ9727710003 1 电喇叭装配图
2 WG9718710002 1 盆形电喇叭
3 Q1460825 1 六角头螺栓、弹簧垫圈和平垫圈组合件
4 Q340B08 1 1型六角螺母
5 WG9100710004 2 气压信号灯开关
6 AZ9770710001 1 气压传感器支架
7 Q2140620F31 2 十字槽盘头螺钉
8 Q40306 2 弹簧垫圈
9 WG9727710002 2 电子式气压传感器
10 WG9719710004 5 电磁阀(P99接头)
11 Q150B08120 2 六角头螺栓
12 Q150B08190 2 六角头螺栓(螺纹有效长度>35mm)
13 Q40308 2 弹簧垫圈
14 Q340B08 2 1型六角螺母
15 WG9725580100 1 起动继电器
16 Q150B0625 2 六角头螺栓
17 Q340B06 4 I型六角螺母
18 Q40106 2 平垫圈
19 Q40306 2 弹簧垫圈
20 WG9725580021 1 二极管总成（3A）
22 12130 050086 1 铅封
23 190000810930 40CM 铅封线
24 Q2140630F31 1 十字槽盘头螺钉
70矿用自卸车预热装置
70矿用自卸车预热装置
序号 图号 单车用量 规格 名称 备注
1 AZ9725715003 1 预热装置装配图
2 AZ9725715001 1 保护盒
3 AZ9725715002 1 橡胶垫
4 Q150B0840 6 六角头螺栓
5 Q340B08 6 1型六角螺母
6 Q40308 6 弹簧垫圈
7 Q40008 6 小垫圈
8 WG9725580016 1 200A保险装置
9 Q150B0630 2 六角头螺栓
10 Q33206 2 2型全金属六角锁紧螺母
11 Q40106 2 平垫圈
12 WG9725584012 1 预热继电器
13 Q150B0630 2 六角头螺栓
14 Q40306 2 弹簧垫圈
15 Q33206 2 2型全金属六角锁紧螺母
16 AZ9725775109 1 矿车预热底盘电线束
70矿用车电瓶箱
70矿用车电瓶箱
序号 图号 单车用量 规格 名称 备注
1 AZ9114760048 1 蓄电池箱装配图
2 AZ9725760001 2 加强支架总成
3 AZ9725765001 1 加强的蓄电池箱体总成
4 Q150B1645 3 六角头螺栓
5 Q150B1655 1 六角头螺栓
6 Q33216 6 自锁螺母
7 Q150B16200 2 六角头螺栓
8 Q151B1640 2 六角头螺栓
9 190003888459 2 自锁螺母
10 Q40016 4 小垫圈
11 199100760187 2 塞子询问图
12 199100760187 2 塞子询问图
13 WG9100760066 1 隔板
14 WG9100760084 1 下橡胶垫板
15 WG9100760002 1 蓄电池箱盖
16 WG9100760021 2 拉钩总成
17 179200760024 2 夹紧支架
18 AZ9100760143 4 紧固拉杆
19 1682 110021 4 橡胶缓冲块
20 Q40008 4 小垫圈
21 Q33408 4 1型全金属六角锁紧螺母
22 190003179425 4 堵塞
23 190003179425 4 堵塞
24 190003171699 2 堵塞
25 Q150B0620 2 六角头螺栓
26 WG9100760100 1 电源总开关
27 199100760101 1 蓄电池总开关装配图
28 199100760099 1 密封垫
29 Q150B0835 2 六角头螺栓
30 Q40308 2 弹簧垫圈
31 Q340B08 2 1型六角螺母
32 1293 130067 2 橡胶缓冲块
矿用车EGR驾驶室电线束
矿用车EGR驾驶室电线束
序号 图号 单车用量 规格 名称 备注
1 AZ9770770000 1 HOWO矿用车原理图
2 AZ9770770001 1 矿用车EGR驾驶室电线束
3 Q41205 3 外锯齿锁紧垫圈
4 Q68620 1 单管夹片
5 Q150B0616 1 六角头螺栓
6 Q40306 1 弹簧垫圈
7 Q340B06 1 I型六角螺母
8 WG9725584005 2 120Ω电阻
9 AZ9718770010 1 线束固定保护条装配图
10 WG1642110018 10 保护条
11 WG9130773002 1 过线保护盒总成
12 Q2714219 7 十字槽盘头自攻螺钉
13 Q340B08 4 1型六角螺母
14 Q2140820 4 十字槽盘头螺钉
15 Q40208 4 大垫圈
16 189100770164 1 分线盒穿线位置图
17 WG9100770392 1 分线盒体
18 179100770391 1 配电盒
19 Q2762995 3 开槽半沉头自攻螺钉
20 WG9100770394 1 分线盒盖
21 179100770395 4 电线护套
22 190003120032 570MM 园形密封条
23 Q2713525 4 十字槽盘头自攻螺钉
24 Q150B0630Q 2 六角头螺栓
25 Q40206 2 大垫圈
26 Q40106 2 平垫圈
27 Q40306 2 弹簧垫圈
28 Q340B06 2 I型六角螺母
29 190003171356 15 塑料紧固带
30 190003171392 15 塑料紧固带
31 WG9725584025 2 2.7kΩ电阻
32 AZ9719770047 1 橡胶过孔护圈（Φ50）
33 AZ9770770009 1 70矿车燃油加热附加电线束
矿用自卸车底盘电线束（DE箱）
矿用自卸车底盘电线束（DE箱）
序号 图号 单车用量 规格 名称 备注
1 190003171697 10 塑料紧箍带
2 190003171393 10 塑料紧固带--BA8*200 N05199
3 AZ9770775201 1 HW/70矿用车底盘电线束（HW箱）
4 131100040007 3 管夹
5 Q340B06 3 I型六角螺母
6 Q40106 3 平垫圈
7 Q40306 3 弹簧垫圈
8 AZ9003179032 150MM 穿线护套
AC双桥差速锁电线束
AC双桥差速锁电线束
序号 图号 单车用量 规格 名称 备注
1 190003171697 1 塑料紧箍带
2 AZ9727779001 1 AC双桥差速锁电线束（30）
AC16中桥差速锁信号开关
AC16中桥差速锁信号开关
序号 图号 单车用量 规格 名称 备注
1 WG9727710001 2 压力开关
2 Q72318T5F 2 密封垫圈
C16后桥差速锁信号开关
序号 图号 单车用量 规格 名称 备注
1 WG9727710001 1 压力开关
2 Q72318T5F 1 密封垫圈
起动机电线束
序号 图号 单车用量 规格 名称 备注
1 AZ9725778030 起动机电线束（旧箱/1240）
2 190003171393 塑料紧固带--BA8*200 N05199
3 WG9100360134 隔环
车架电线束
序号 图号 单车用量 规格 名称 备注
1 WG9100360134 12 隔环
2 190003171393 12 塑料紧固带
3 AZ9725776036 1 车架电线束970 K36、K38
AZ9725776037 车架电线束1050 K40
4 WG97 350169 1 角形支架
5 Q40112 1 平垫圈
气缸体（一）
气缸体（一）
序号 图号 单车用量 规格 名 称 备注
- 61500010383 1 气缸体总成
1 61500010356B 1 气缸体
2 61500010366C 1 曲轴箱
3 VG1540010006 6 气缸套
4 190003982121 4 45/12 N05564 碗形塞
5 190003989480 1 17/8 DIN05564 碗形塞
6 190003989204 1 28/12 N05564 碗形塞
7 VG1560010029 5 凸轮轴衬套
VG2600010990 1 凸轮轴衬套
VG1096010010A 1 凸轮轴衬套
8 90003901604A 2 Q5211226 圆柱销
Q5211220 1 圆柱销
9 VG1500010046 7 主轴瓦（付）
10 VG1500010125 2 止推片（付）
11 VG14010114 13 主轴承螺栓
VG14010217 1 主轴承螺栓
12 190003802493 27 M8×110-8.8-ZN DIN933 六角头螺栓
13 VG1400010032 2 密封圈
14 190003989210 6 75/14 N05564 碗形塞
15 VG2600070097 1 回油弯管
16 190003989289 4 40/12 N05564 碗形塞
17 190003989215 3 45/12 N05564 碗形塞
18 190003962621 6 A8 DIN7623 6S 空心螺栓
19 VG9003080005 6 复合密封垫圈
20 VG2600010659 6 喷嘴总成
21 190003909603 6 3×8 DIN1481 弹性圆柱销
22 VG1047010050 1 后油封总成(迷宫式)
23 190003989288 1 65/14 N05564 碗形塞
24 VG1460070011 1 主油道后螺塞
25 VG2600010735 1 复合垫圈
26 VG407010046 1 密封圈
27 190003989480 1 17/7.3 N05564 碗形塞
28 VG1500010185 21 气缸盖螺栓
29 190003901604 6 12m6×20 DIN7 圆柱销
30 190003909626 6 6×12 DIN1481 弹性圆柱销
32 VG288730061 1 密封圈
33 VG61000010134 1 密封圈
气缸体（二）
气缸体（二）
序号 图号 单车用量 规格 名 称 备注
1 61557010008 1 正时齿轮室
2 VG2600010830 1 空压机齿轮盖
3 VG14010040 1 空压机齿轮盖垫片
4 VG2600010928 1 前油封座
5 VG1047010038 1 前油封
6 VG1500010008A 1 凸轮轴齿轮盖
7 VG14010070 1 凸轮轴齿轮盖垫片
8 190003813429 14 M8×22-8.8-ZN DIN939 双头螺柱
9 190003932023 17 B8-ZN DIN137 波形弹性垫圈
10 190003900085 4 Q5281220 弹性圆柱销
11 190003802576 1 M10×90-8.8-ZN DIN933 六角头螺栓
12 190003932024 1 B10-ZN DIN137 波形弹性垫圈
13 190003800571 1 M10×80-8.8-ZN DIN931 六角头螺栓
14 190003931122 10 B10-ZN DIN127 弹簧垫圈
15 190011260039 6 M6×30-8.8-H.Y GB/T5782 六角头螺栓
16 190003862524 2 M10×20-8.8-ZN DIN912 内六角圆柱头螺钉
17 190003932025 2 A10-ZN DIN137 鞍形弹性垫圈
18 190003871252 17 M8-8-ZN DIN934M 1型六角螺母
19 190003813443 1 M8×30-8.8-ZN DIN939 双头螺柱
20 190003962051 1 CM30×1.5-5.8 DIN7604 轻型六角头圆柱螺塞
21 190003901507 4 10m6×16 DIN7 圆柱销
22 190003802523 3 M10×25-8.8-ZNDIN933 六角头螺栓
23 190011620016 2 M12×45-8.8-ZN GB/T898 双头螺柱
190003813638 M12×35-8.8-ZN DIN939 双头螺柱
24 190003813628 6 M12×30-8.8-ZN DIN939 双头螺柱
25 190003888453 8 VM12-8-ZN DIN980 1型全金属六角锁紧螺母
26 190003813467 2 Q1200865F3 双头螺柱
27 VG9003080001 6 复合密封垫圈
28 VG2600010934 1 前油封座垫片
29 190003930271 2 A10.5-ST DIN125 平垫圈
30 190003802561 6 M10×75-8.8-ZN DIN933 六角头螺栓
气缸体（三）
气缸体（三）
序号 图号 单车用量 规格 名 称 备注
1 VG1540010014A 1 机油冷却器盖
VG1062010016 1 机油冷却器盖(燃油加热）
2 VG1540010015A 1 机油冷却器盖垫片
3 AZ1500010012 1 飞轮壳
4 VG1800210011 1 观察孔盖
5 VG2600010705 1 机油尺管下组件
6 VG1500010600 1 油尺管组件总成
7 190003098014 1 密封垫圈
8 190003962020 1 AM14×1.5-5.8 DIN7604 轻型六角头圆柱螺塞
9 190003932023 18 B8-ZN DIN137 波形弹性垫圈
10 190003800467 8 M8×75-8.8-ZN DIN931 六角头螺栓
11 190003802437 10 M8×35-8.8-A2C DIN933 六角头螺栓
12 VG1500010031 1 螺栓
13 VG2600010647 1 单管夹片
14 VG2600010638 1 橡胶管箍
15 190003802411 1 M8×16-8.8-ZN DIN933 六角头螺栓
16 190003802511 2 M10×18-8.8-ZN DIN933 六角头螺栓
17 VG1500010062 7 飞轮壳螺栓
VG1500010101 6 飞轮壳螺栓
18 190003871305 12 M10-8-ZN DIN934m 1型六角螺母
19 190003931122 12 B10-ZN DIN127 弹簧垫圈
20 190003813537 10 M10×35-8.8-ZN DIN939 双头螺柱
190003813544 2 M10×45-8.8-ZN DIN939 双头螺柱
21 190003813527 3 M10×28-8.8-ZN DIN939 双头螺柱
22 190003888452 3 VM10-8-ZN DIN980 2型全金属六角锁紧螺母
23 190003901604 2 12m6×20 DIN7 圆柱销
24 VG1500019045B 1 油气分离器总成
25 VG12G00040038 1 带纤维夹层橡胶软管
26 190003989301 1 25/35 N05074 软管卡箍
27 190003989336 2 16/25-ZN N05074 软管卡箍
28 VG2600011106 1 无纤维夹层橡胶软管
29 VG14010086 1 加油短管垫片
30 VG1560010028 1 加油短管组件
31 190003931082 4 B6 DIN127 轻型弹簧垫圈
32 190003802321 4 M6×16-8.8-ZN DIN933 六角头螺栓
33 Q734B2650265 1 O型橡胶密封圈
曲轴和飞轮
曲轴和飞轮
序号 图号 单车用量 规格 名 称 备注
- 161560020029 1 曲轴总成
1 161560020024 1 曲轴
2 VG14020038 1 曲轴齿轮
3 VG1500020070 1 法兰
4 VG1540020003 1 减振器
5 VG1560020020 1 皮带轮
6 190003802558 8 M10×70 DIN933 六角头螺栓
7 VG2600020253 1 汽车多楔带
8 VG1560029001 6 油孔堵头
9 Q5510828 1 A8×7×28 DIN6885 普通平键
10 190003901418 1 8m6×18 DIN7 圆柱销
11 VG2600020208 1 飞轮齿圈
12 AZ1500020220A 1 飞轮
13 190003813571 2 M10×90-8.8-Zn DIN939 双头螺柱
14 190003932024 12 B10-Zn DIN137 波形弹性垫片
15 190003871305 2 M10-8.8-ZN DIN934M 1型六角螺母
16 190003311416 1 6305-2RS DIN625 球轴承
17 190003934310 1 62×2 DIN472 孔用弹性挡圈
18 VG1500020046 9 六角头螺栓
19 190003800579 10 M10×85-8.8-ZN DIN931 六角头螺栓
活塞连杆 活塞连杆
序号 图号 单车用量 规格 名 称 备注
1 VG1560037011 6 活塞
2 VG1560030013 6 活塞销
3 VG1560030012 12 活塞销挡圈
4 VG1540030007 6 梯形环
5 VG1540030006 6 锥面环
6 VG1560030045 6 油环
- 161500030009 6 连杆总成
7 161500030008 6 连杆体
8 161500030022 6 连杆盖
9 VG1500030077 6 连杆衬套
10 VG1560037034 6 连杆轴瓦（上瓦）
11 VG1560037033 6 连杆轴瓦（下瓦）
12 VG1500030023 12 连杆螺栓
气缸盖
气缸盖
序号 图号 单车用量 规格 名 称 备注
- 161560040058 6 气缸盖总成
1 61560040040A 6 气缸盖
2 VG1560040057 6 进气门座
3 VG1560040037 6 排气门座
4 VG1560040031 12 气门导管
5 VG1406060010 6 环状密封圈
6 VG1560040049 6 喷油器衬套
7 190003989294 24 30/8-MS N05564 碗形塞
8 190003989277 6 12/8-MS N05564 碗形塞
9 190003989721 6 22/8-MS N05564 碗形塞
10 190003989725 6 25/8-MS N05564 碗形塞
11 VG1500040049 6 气缸盖衬垫
12 VG14040065 6 气缸盖罩
13 VG14040021 6 气缸盖罩衬垫
14 VG1500040104 1 出水管
15 VG1500060045 1 管接头组件
17 VG1200040027 2 夹紧块
18 VG1200040034 21 带肩螺母
19 VG1500040106 1 出水管垫片
20 VG1200040023A 5 夹紧块
21 VG1560040032 12 气门阀杆密封套
22 VG1500040023 24 气缸盖主螺栓
23 190003800466 24 M8×60-8.8-ZN DIN933 六角头螺栓
24 190003932023 28 B8-ZN DIN137 波形弹性垫圈
25 190003813429 2 M8×25-8.8-Zn.D-DIN939 双头螺柱
26 190003871252 4 M8-8-Zn.D DIN934m 1型六角螺母
27 190014040007 4 8GB/T97.1-140HV-Zn.D 平垫圈
29 190003813467 2 M8×25-8.8-Zn.D-DIN939 双头螺柱
31 VG1500040014 6 排气门弹簧下座
32 VG1500040012 2 吊环夹紧块
33 VG14010388 2 吊环螺钉
34 VG1500040009 5 夹紧块
35 190003962014 1 六角头螺塞
配气机构
配气机构
序号 图号 单车用量 规格 名 称 备注
VG1500050097 1 凸轮轴总成
1 VG1500050096 1 凸轮轴
2 VG14050133 1 凸轮轴止推片
3 VG14050053 1 凸轮轴正时齿轮
4 VG1540059032 1 中间齿轮垫片
5 VG1540059031 1 中间齿轮轴
6 VG1560050054 1 衬套
7 VG1560050053 1 中间齿轮总成
8 VG1560050045 1 挡板
9 190003120602 1 密封圈
10 VG1560050046A 1 盖板
11 VG14050049 6 排气门摇臂
12 VG14050010 12 气门间隙调整螺钉
13 VG1092050020 12 气门推杆总成
14 VG1500050032 12 气门挺柱
15 VG14050119 6 气门摇臂座
16 VG1500050025 24 气门锁夹
17 VG1500050109 12 气门弹簧上座
18 VG1500050002 12 气门外弹簧
19 VG1500050001 12 气门内弹簧
20 VG1560050041 6 排气门
21 VG14050048 6 进气门摇臂
22 VG1560051001 6 进气门
23 190003802399 2 M8×16-10.9 DIN933 六角头螺栓
24 190003901409 1 8m6×12 DIN7 圆柱销
25 190003802443 4 M8×20-10.9-ZN DIN933 六角头螺栓
26 VG1560050059 4 六角头螺栓
27 190003932023 3 B8-ZN DIN137 波形弹性垫圈
28 190003862419 1 M8×16-8.8-ZN DIN912 内六角圆柱头螺钉
190003813414 2 双头螺柱
190003871252 2 1型六角螺母
29 VG2130050065 12 气门间隙调整螺母
30 190003802655 12 M12×60-10.9-ZN DIN933 六角头螺栓
32 VG1500050105 12 气门帽
33 VG14050017 6 进气门弹簧下座
冷却系统
冷却系统
序号 图号 单车用量 规格 名 称 备注
1 VG1500060051 1 水泵总成
2 VG1500060240 1 中间法兰
5 VG2600060446 1 Φ640环形风扇
6 VG14060024 1 水管接头垫片
7 VG1560060023 1 水管接头
8 VG1560060004 1 管接头组件
10 VG2600060456 1 水泵加黄油装置
11 190003989308 2 44/60 N05074 软管卡箍
12 VG61000060276 1 胶管
13 VG1047060001 1 调温器总成(80度)
13-1 VG1500061203 1 节温器壳体
13-2 VG1047060004 1 水封圈
13-3 VG1047060002 1 调温器芯（80度）
14 VG140608 1 水泵密封垫
15 VG1500060001 1 支架板
16 Q218B1625 1 内六角圆柱头螺钉
17 VG2600060313 1 自动张紧轮
19 VG1095060006 1 左支架总成
20 VG1095060009 1 右支架总成
23 190003802424 7 M8×25-8.8-ZN DIN933 六角头螺栓
24 190003813148 6 M8×75-8.8-ZN DIN931 双头螺柱
25 190003888452 6 VM10-8-ZN DIN980 2型全金属六角锁紧螺母
27 190003888451 6 VM8-8-ZN DIN980 2型全金属六角锁紧螺母
28 190003932023 2 B8-ZN DIN137 波形弹性垫圈
29 190003800467 1 六角头螺栓
机油泵和机油滤清器
机油泵和机油滤清器
序号 图号 单车用量 规格 名 称 备注
1 VG14070055 1 机油泵垫片
2 VG1500070021 1 45mm机油泵总成
3 VG1800070051 1 集滤器总成
4 VG140778 1 垫片
5 190003802523 2 六角头螺栓
6 190003932025 2 鞍形弹性垫圈
8 VG14070061 1 机油泵中间齿轮
9 VG14070056 1 中间齿轮轴
10 VG14070155 1 密封圈
11 VG14070049 1 中间隔圈
12 190003934732 1 带凸齿的孔用挡圈
13 190003311410 2 向心球轴承
14 190003802578 1 六角头螺栓
16 190003862443 2 内六角圆柱头螺钉
17 VG1540110212 2 支撑块
18 190003932023 4 波形弹性垫圈
19 VG1500010334 1 机油冷却器（8片）
20 VG1400010032 2 密封圈
21 190003862419 4 内六角圆柱头螺钉
22 190003932023 4 波形弹性垫圈
23 VG14070069 1 安全阀
24 VG14070068 1 安全阀弹簧
25 VG2600010735 1 复合垫圈
26 190003962051 1 内六角头螺塞
27 VG1500070097 1 主油道限压阀总成
28 90003800551 1 六角头螺栓
29 190003802527 1 六角头螺栓
30 190003931122 2 弹簧垫圈
31 VG1500070051 1 机油滤清器底座组件
32 VG61000070005 2 旋装式机油滤芯总成
供油系 供油系
序号 图号 单车用量 规格 名 称 备注
1 VG1560080023 1 喷油泵带K型调速器
2 VG1560080276 6 喷油器总成
3 VG1560080300 1 联轴器总成
4 190003901600 2 12m6×16 DIN7 圆柱销
5 VG1500080174 1 波许喷油泵托架
6 190003931142 6 B12 DIN127C 弹簧垫圈
7 Q150B1245 2 六角头螺栓
Q150B1285 1 六角头螺栓
Q150B1295 3 六角头螺栓
8 VG2600080200 2 密封垫圈
9 190003962621 1 A8-6S-ZN DIN7623 空心螺栓
10 VG1560070025 1 润滑油回油管总成
11 190003930271 4 A10.5-ST-ZN DIN125 平垫圈
VG18872339 4 自锁垫圈
12 190003800571 4 六角头螺栓
13 VG1560080278A 1 高压油管组
26 VG2600080383 12 六角头螺栓
27 190003932023 8 B8-ZN DIN137 波形弹性垫圈
28 VG1500080094A 6 紧固压板
29 VG609070080 6 密封垫圈
30 VG14080082 6 垫圈
31 VG9003080001 12 复合密封垫圈
32 VG1500080090 6 空心螺栓
33 VG1560080011 1 旋装式燃油精滤器总成
34 VG1560080016 1 旋装式燃油粗滤器总成（油水分离）
36 VG1092080017 1 燃油管
37 VG1092080018 1 燃油管
38 VG1092080019 1 燃油管
39 VG1500080095 1 回油管总成
42 VG1560080284 1 空气管
43 190003962612 1 空心螺栓
44 VG9003080004 2 复合密封垫圈
45 VG1092080026 1 燃油精滤器托架
46 VG1540080027 1 粗滤支架 电器系统
序号 图号 单车用量 规格 名 称 备注
1 VG1560090001 1 减速型起动机
2 VG1500090027 1 拉紧块
3 VG1500090066 1 发电机多楔带
5 VG1560090012 1 1540W交流发电机
7 190003935125 2 11-ZN DIN1441 平垫圈
8 VG1062060004 1 发电机双头螺栓
9 190003932025 2 &nbs, p;鞍形弹性垫圈
10 190003871305 1 M10-8.8-ZN DIN934 1型六角螺母
11 VG1500090039 1 拉紧螺栓
13 VG1092090311 1 电子机油压力传感器
14 VG1500090061 1 水温表传感器
15 VG1500130018A 1 空调托架
16 VG2600080275 1 复合密封垫圈
17 VG9003080005 1 复合密封垫圈
18 190003800568 1 Q150B10100 六角头螺栓
20 190003888452 1 VM10-8-ZN DIN980 2型全金属六角锁紧螺母
21 190003802527 1 M10×30-8.8-ZN DIN933 六角头螺栓
22 190003930271 1 A10.5-ST DIN125 平垫圈
23 190003800568 1 Q150B10100 六角头螺栓
24 190003888452 1 VM10-8-Zn DIN980 2型全金属六角锁紧螺母
进气系统（电加热）
进气系统（电加热）
序号 图号 单车用量 规格 名 称 备注
1 VG2600110812 1 进气管总成
2 190003962014 1 AM-10×1-ST-A3C DIN7604 六角头螺塞
3 VG9003080003 1 复合密封垫圈
4 VG1500110024 6 进气管垫片
5 190003800465 6 M8×80 DIN931 六角头螺栓
7 VG14110064 4 进气管紧固螺栓
8 190003800497 2 M8×160-8.8-ZN DIN931 六角头螺栓
9 190003932023 22 B8-ZN DIN137 波形弹性垫圈
12 VG1560110226 2 夹子
13 VG190320035 2 密封圈
18 VG9003980003 2 强力卡箍
20 VG609E110036 2 调整垫圈
21 190003802411 6 M8×16-8.8-ZN DIN933 六角头螺栓
22 VG1560110021 2 卡箍带
23 VG209190017 2 拉紧销
24 VG1700550013 2 张紧销
25 AZ9003862462 2 M8×60-8.8-ZN DIN912 内六角圆柱头螺钉
27 VG9100570019 1 悬臂总成
30 VG1560118229 1 废气涡轮增压器
31 VG2600111078 1 连接弯管
32 VG1800110045 1 进气接管
33 VG1047110103 1 硅胶管
34 VG1047110104 1 中冷进气管
37 VG1047110105 1 固定板
38 VG1047110102 1 固定板
40 190003802415 2 M8×18-8.8-ZN DIN933 六角头螺栓
41 Q150B0818 2 六角头螺栓
42 VG15GK0010002 1 电器预热装置总成
43 VG2600110457 1 进气管盖板垫片
44 190003802331 4 六角头螺栓
45 190003932008 4 波形弹性垫圈B6
排气系统
排气系统
序号 图号 单车用量 规格 名 称 备注
1 VG2600111137 1 前排气歧管
2 VG2600111136 1 后排气歧管
3 VG2600111142 1 前隔热罩
4 VG2600111143 1 后隔热罩
5 VG1500110963 12 耐热螺栓
6 VG260110162 4 排气管密封环
7 VG1560110111 6 排气管垫片
8 VG2600111052 12 排气管固定螺栓
9 VG2600111429 4 双头螺柱
10 VG1560118229 1 废气涡轮增压器
11 VG1560110210 1 增压器密封垫
12 VG1092110043 1 增压器进油管总成
13 VG1560110152 1 进油管法兰
14 VG609E110050 1 进油管垫片
15 190003862428 2 M8×25-8.8-ZN DIN912 内六角圆柱头螺钉
16 VG188250083 4 自锁垫圈
17 VG1560079003 1 回油管总成
18 VG2600110048 1 回油管法兰垫片
19 VG1460070014 2 回油管螺栓
20 190003989340 2 22/29-ZN N05074 软管卡箍
21 VG2600070071 1 增压器回油用软管
22 190003937282 12 Q40208 大垫圈
双缸空压机总成
序号 图号 单车用量 规格 名 称 备注
1 VG1560130080A 1 双缸空压机总成
2 VG1560130064 1 喷油泵齿轮
3 VG409020045 1 垫片
4 VG2600130045 1 六角螺母
5 VG2600130026 2 空压机水管接头
6 190003989336 4 16/22-ZN N05074 软管卡箍
7 VG1560060018 1 空压机出水管
8 VG1560130035 1 空压机进气管接头
9 190003559778 1 六角螺母
10 VG1560060012 1 空压机进水管接头
11 VG1560060019 1 空压机进水管
13 Q1860820TF2 7 六角法兰面螺栓
14 VG1560070051 2 过渡接头
15 19003080003 7 复合密封垫圈
16 190003962607 1 空心螺栓
17 Q351B14 1 六角薄螺母
18 VG1560070050 1 空压机润滑油管总成
19 VG1560070060 1 高压油泵润滑油管总成
20 VG1560070012 1 空心螺栓
21 VG9003080003 3 复合密封垫圈
油底壳总成
序号 图号 单车用量 规格 名 称 备注
1 VG1800150015A 1 油底壳总成
2 VG14150004 1 密封垫
3 VG2600150108 1 磁性螺塞总成
4 VG2600150106 1 密封垫圈
5 190003802442 12 M8×40-8.8-ZN DIN933 六角头螺栓
6 Q40308 12 B8-ZN DIN137 弹簧垫圈
7 190003930261 12 A8.4-ST-ZN DIN125 平垫圈
8 VG14150046 12 油底壳托块
矿用车驾驶室前悬架
序号 图号 单车用量 规格 名称 备注
1 AZ9003963022 2 滑脂嘴总成（CM10*1 D71412 ）
2 AZ1651430207 2 翻转轴
3 116100430134 2 翻转轴内径衬套
4 Q5004040 2 开口销
5 Q387B24 2 六角开槽薄螺母
6 Q40124 2 平垫圈
7 WG1651430214 1 左翻转支架
8 WG1651430215 1 右翻转支架(与左对称)
9 Q150B1445TF2 8 六角头螺栓
10 Q33214T13F2 8 2型全金属六角螺母
矿用车驾驶室后悬架（10+10车架）
序号 图号 单车用量 规格 名称 备注
1 WG1600441008 2 锁紧机构
2 WG1629440092 2 减振器总成 车架右侧
3 WG1629440091 2 减振器总成 车架左侧
4 WG1651440214 2 减震器支架总成
5 Q150B1445 12 六角头螺栓
6 Q33214 12 2型全金属六角锁紧螺母
7 AZ1651440208 4 减震器间隔套筒
8 WG1651440213 4 减震器下支架
9 Q150B1475 4 六角头螺栓
10 Q150B14100 4 六角头螺栓
11 Q40314 8 弹簧垫圈
12 Q340B14 8 1型六角螺母
13 WG1600440005 4 套管
14 WG1600440004 4 套筒
15 WG1651440212 2 导轮支架
16 Q40314 4 弹簧垫圈
17 Q340B14 4 1型六角螺母
18 Q150B1485 4 六角头螺栓
HOWO70矿用自卸车驾驶室举升装置
序号 图号 单车用量 规格 名称 备注
1 AZ9725820201 1 驾驶室翻转装置安装图

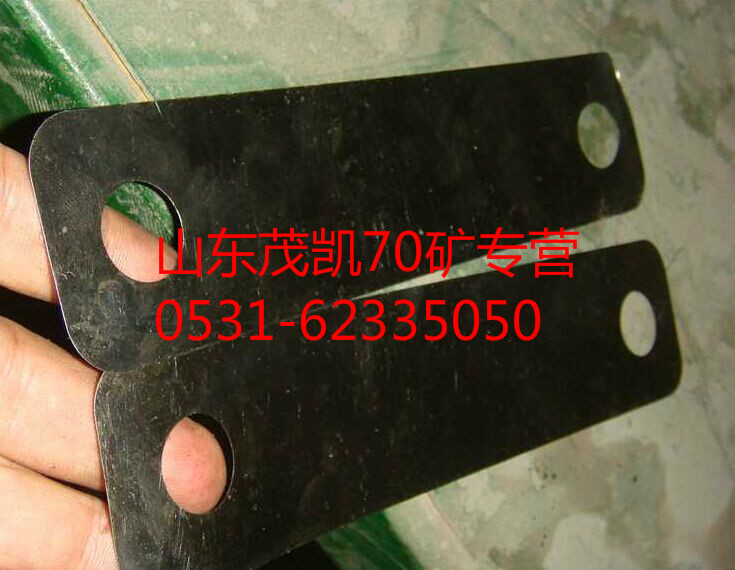

2 AZ9770820010 1 HOWO矿用车拉带总成
3 AZ9770820011 2 上拉带(255)
4 AZ9770820012 2 中拉带(248)
5 Q5101432 2 销轴
6 Q5004025 2 开口销
7 Q40114 2 平垫圈
8 Q5101030 2 销轴
9 Q5003220 2 开口销
10 Q40110 2 平垫圈
11 Q41814 2 波形弹性垫圈
12 AZ9725820207 1 支撑条上固定销轴
13 Q40118 2 平垫圈
14 Q5004028 2 开口销
15 AZ9123821005 1 举升支架（下）
16 Q150B1245 4 六角头螺栓
17 Q40312 4 弹簧垫圈
18 Q340B12 4 Ⅰ型六角头螺母
19 Q40112 8 平垫圈
20 AZ9725820206 1 油缸下固定销轴
21 AZ9725820205 1 油缸上固定销轴
22 AZ9123820007 1 举升缸/85417236018
23 Q5004036 2 开口销
24 Q40124 2 平垫圈
25 Q150B1030 4 六角头螺栓
26 Q40310 8 弹簧垫圈
27 Q340B10 8 六角螺母
28 AZ9725820208 1 举升泵安装支架
29 Q150B1025 4 六角头螺栓
30 WG9100820025 1 液压手动油泵
32 AZ9770820098 1 矿用车驾驶室翻转说明牌
33 WG9719820212 1 双弯软管(3500)
35 WG9719820215 1 单弯软管(2250)
37 WG9719820216 1 单弯软管(350)
39 WG9719820217 1 单弯软管(1650)
41 WG9719820218 1 高压软管(600)
43 190003559482 1 卡套式三通管接头
44 WG1642440070 1 三通接头体
46 190003171393 6 塑料紧固带--BA8*200 N05199
47 WG80 360199 1 夹子
49 199100360241 1 角形支架
50 AZ9100366053 1 角形支架
采用重汽插接件的70矿用自卸车空调装置
序号 图号 单车用量 规格 名称 备注
1 WG1642821002 1 带电动风门的空调器总成(中文、重
2 AZ1642829003 1 带电动风门的空调器总成（中文，
AZ1642829004 1 带电动风门的空调器总成（中文，
AZ1642829005 1 带电动风门的空调器总成（中文，
3 AZ1630840013 1 下壳体
4 AZ1630840091 2 滴水管
5 AZ1630840319 1 散热器总成（带电控水阀）
6 AZ1630840074 1 散热器
7 AZ1630840073 1 进水管总成
8 AZ1630840066 1 O形密封圈
9 Q150B0518 2 六角头螺栓
10 Q40305 2 弹簧垫圈
11 Q310B05 2 方螺母
12 AZ1630840072 1 出水管总成
13 AZ1630840066 1 O形密封圈
14 Q150B0518 2 六角头螺栓
15 Q40305 2 弹簧垫圈
16 Q310B05 2 方螺母
17 AZ1630840320 1 水阀总成（带电控）
18 AZ1630840066 1 O形密封圈
19 Q150B0518 2 六角头螺栓
20 Q40305 2 弹簧垫圈
21 Q310B05 2 方螺母
22 AZ1642820010 1 蒸发器总成（十堰瑞高）
23 AZ1630840015 2 进风门总成
24 AZ1630840271 1 进风门主板
25 AZ1630840272 1 进风门副板
26 AZ1630840273 1 进风门软垫
27 AZ1630840274 1 进风门密封条
28 AZ1630840312 1 中壳体
29 AZ1630840092 1 泡沫密封条Ⅰ
30 AZ1630840063 9 连接卡子
31 AZ1630840014 1 风机总成
32 AZ1630840323 1 风机线束总成
33 Q2714216 3 十字槽盘头自攻螺钉
34 AZ1630840049 1 转动板
35 AZ1630840050 1 转动臂
36 AZ1630840051 2 扭簧
37 AZ1630840052 1 大垫片
38 AZ1630840065 1 圆轴棘刺卡环
39 AZ1630840045 2 连杆Ⅱ
40 AZ1630840046 1 连杆Ⅲ
41 AZ1630840047 1 连杆Ⅳ
42 AZ1630840313 1 摆臂
43 AZ1630840314 1 曲拉杆
44 AZ1630840053 2 莲花座
45 AZ1630840311 1 上壳体
46 AZ1630840401 1 出风口自粘密封垫Ⅱ
47 AZ1630840093 1 泡沫密封条Ⅱ
48 AZ1630840063 8 连接卡子
49 AZ1630840037 1 左风门
50 AZ1630840038 1 右风门（与左件对称）
51 AZ1630840040 1 前风门
52 AZ1630840041 2 连杆Ⅰ
53 AZ1630840035 1 方轴
54 AZ1630840036 1 后风门
55 AZ1630840039 1 曲拉杆Ⅰ
56 AZ1630840053 1 莲花座
57 AZ1630840034 2 扇形锥齿轮
58 AZ1630840315 1 锥齿轮轴
59 Q43660 1 开口挡圈
60 AZ1630840016 1 进风口密封环
61 AZ1630840021 1 挡板
62 WG1642820050 1 空调控制系统零件清单
63 WG1642820050/1 1 空调控制系统零件清单（南京奥
64 WG1630840321/1 1 风机调速块总成（南京奥联）
65 Q2723525 2 十字槽盘头自攻螺钉
66 Q2723525 2 十字槽盘头自攻螺钉
67 Q2723525 2 十字槽盘头自攻螺钉
68 AZ1630820314 1 空调线束总成(换重汽牌插接器)
203 Q150B0825 2 六角头螺栓
204 Q40208 2 大垫圈
205 Q40308 2 弹簧垫圈
206 Q40206 2 大垫圈
207 Q2714825 2 十字槽盘头自攻螺钉
208 WG1630820019 1 橡胶衬套
209 AZ1630820019 1 橡胶衬套
210 AZ1630820019/1 1 橡胶衬套(山东美晨）
211 AZ1642820061 1 进风口网罩
212 Q40206 2 大垫圈
213 Q150B0620 2 六角头螺栓
214 AZ1630840062 2 扁橡胶密封套
215 WG1642840091 2 成型软管Ⅰ
216 WG1642840091/1 1 成型软管Ⅰ
217 190003989340 4 软管卡箍
218 AZ1651840010 1 70矿车暖风钢管总成
219 AZ1651840009 1 热水管
220 AZ1651840012 1 冷水管
221 AZ1651840013 1 上支架
222 AZ1651840014 1 下支架
223 AZ1630840016 1 进风口密封环
224 Q340B06 1 I型六角螺母
225 190003171356 10 塑料紧固带
226 WG1651820002 1 70矿用车空调外购件清单
227 WG1651820002/2 1 70矿用车空调外购件清单（汇众
228 WG1642820010/2 1 冷凝器总成(汇众达)
229 Q150B0825 4 六角头螺栓
230 Q40208 8 大垫圈
231 Q40308 4 弹簧垫圈
232 Q340B08 4 1型六角螺母
233 Q150B0625 2 六角头螺栓
234 Q40206 2 大垫圈
235 Q40306 2 弹簧垫圈
236 AZ9007310012 150 制冷剂（R134a）
237 AZ1642820062 1 滤芯总成
70矿用车选用暖风装置
序号 图号 单车用量 规格 名称 备注
1 AZ1642840302 1 带电动风门的暖风机总成(中文，重汽插件)
2 AZ1630840013 1 下壳体
3 AZ1630840091 2 滴水管
4 AZ1630840319 1 散热器总成（带电控水阀）
5 AZ1630840074 1 散热器
6 AZ1630840073 1 进水管总成
7 AZ1630840066 1 O形密封圈
8 Q150B0518 2 六角头螺栓
9 Q40305 2 弹簧垫圈
10 Q310B05 2 方螺母
11 AZ1630840072 1 出水管总成
12 AZ1630840066 1 O形密封圈
13 Q150B0518 2 六角头螺栓
14 Q40305 2 弹簧垫圈
15 Q310B05 2 方螺母
16 AZ1630840320 1 水阀总成（带电控）
17 AZ1630840066 1 O形密封圈
18 Q150B0518 2 六角头螺栓
19 Q40305 2 弹簧垫圈
20 Q310B05 2 方螺母
21 AZ1630840015 2 进风门总成
22 AZ1630840271 1 进风门主板
23 AZ1630840272 1 进风门副板
24 AZ1630840273 1 进风门软垫
25 AZ1630840274 1 进风门密封条
26 AZ1630840312 1 中壳体
27 AZ1630840092 1 泡沫密封条Ⅰ
28 AZ1630840063 9 连接卡子
29 AZ1630840014 1 风机总成
30 AZ1630840323 1 风机线束总成
31 Q2714216 3 十字槽盘头自攻螺钉
32 AZ1630840049 1 转动板
33 AZ1630840050 1 转动臂
34 AZ1630840051 2 扭簧
35 AZ1630840052 1 大垫片
36 AZ1630840065 1 圆轴棘刺卡环
37 AZ1630840045 2 连杆Ⅱ
38 AZ1630840046 1 连杆Ⅲ
39 AZ1630840047 1 连杆Ⅳ
40 AZ1630840313 1 摆臂
41 AZ1630840314 1 曲拉杆
42 AZ1630840053 2 莲花座
43 AZ1630840311 1 上壳体
44 AZ1630840401 1 出风口自粘密封垫Ⅱ
45 AZ1630840093 1 泡沫密封条Ⅱ
46 AZ1630840063 8 连接卡子
47 AZ1630840037 1 左风门
48 AZ1630840038 1 右风门（与左件对称）
49 AZ1630840040 1 前风门
50 AZ1630840041 2 连杆Ⅰ
51 AZ1630840035 1 方轴
52 AZ1630840036 1 后风门
53 AZ1630840039 1 曲拉杆Ⅰ
54 AZ1630840053 1 莲花座
55 AZ1630840034 2 扇形锥齿轮
56 AZ1630840315 1 锥齿轮轴
57 Q43660 1 开口挡圈
58 AZ1630840016 1 进风口密封环
59 AZ1630840021 1 挡板
60 WG1642820050 1 空调控制系统零件清单
62 WG1630840321/1 1 风机调速块总成（南京奥联）
63 Q2723525 2 十字槽盘头自攻螺钉
64 Q2723525 2 十字槽盘头自攻螺钉
65 Q2723525 2 十字槽盘头自攻螺钉
66 AZ1630820314 1 空调线束总成(换重汽牌插接器)
67 Q150B0825 2 六角头螺栓
68 Q40208 2 大垫圈
69 Q40308 2 弹簧垫圈
70 Q40206 2 大垫圈
71 Q2714825 2 十字槽盘头自攻螺钉
72 WG1630820019 1 橡胶衬套
73 AZ1630820019 1 橡胶衬套
75 AZ1642840084 1 进风口护网总成
76 AZ1642840085 1 进风口护网
77 AZ1642840086 1 进风口护网密封条
78 Q40206 2 大垫圈
79 Q150B0620 2 六角头螺栓
80 AZ1630840062 2 扁橡胶密封套
81 WG1642840091 2 成型软管Ⅰ
83 190003989340 4 软管卡箍
84 AZ1651840010 1 70矿车暖风钢管总成
85 AZ1651840009 1 热水管
86 AZ1651840012 1 冷水管
87 AZ1651840013 1 上支架
88 AZ1651840014 1 下支架
89 AZ1630840016 1 进风口密封环
90 Q340B06 1 I型六角螺母
91 190003171356 10 塑料紧固带
70矿用车驾驶室总装配
序号 图号 单车用量 规格 名称 备注
1 AZ1651900001 1 驾驶室总装配
70矿用车驾驶室散热器面罩
序号 图号 单车用量 规格 名称 备注
1 AZ1651113001 1 面罩焊接总成
2 AZ1651113002 1 面罩板
3 AZ1651113003 1 面罩上加强板总成
4 AZ1651113004 1 面罩上加强板
5 Q37108 4 焊接方螺母
6 AZ1651113005 1 面罩下加强板
7 AZ1651113006 2 面罩侧加强板
8 AZ1651113007 1 左铰链连接板总成
9 AZ1651113009 1 铰链连接板
10 AZ1651113010 1 气弹簧支撑销
11 Q37108 2 焊接方螺母
12 AZ1651113008 1 右铰链连接板总成（与左件对称）
13 AZ1651113009 1 铰链连接板
14 AZ1651113010 1 气弹簧支撑销
15 Q37108 2 焊接方螺母
16 AZ1651113011 1 面罩锁芯连接板总成
17 AZ1651113012 1 面罩锁芯连接板
18 Q37110 1 焊接方螺母
19 AZ1651113013 1 面罩网
20 AZ1651113015 2 铰链板
21 Q150B0816F31 8 六角头螺栓
22 Q40208F31 8 大垫圈
23 WG1642110016 2 铰链座
25 WG1642930003 4 堵盖
27 Q218B0860 4 内六角园柱头螺钉
28 Q40008 4 小垫圈
29 AZ1642110017 2 铰链销1623877
30 WG1651113020 2 气弹簧
32 WG9100360134 4 隔环
33 199100360134 1 隔环
34 Q5002014 2 开口销
35 WG1651113030 1 面罩锁总成
37 Q150B0616F31 4 六角头螺栓
38 Q40006F31 4 小垫圈
39 Q40216F31 1 大垫圈
40 WG1651113032 1 面罩锁拉丝总成
42 AZ1642860007 1 过板护圈
43 WG1664110006 1 重汽公司图案商标（N07高地板驾
45 WG1651113040 2 面罩密封条
47 WG1642110018 2 保护条
49 AZ1642110018 4 保护条1085837见1691354
51 WG1664110071 1 车门铰链装饰板（左）
53 Q2714213F31 3 十字槽盘头自攻螺钉
54 WG1651113051 1 铰链装饰板总成
56 Q2714213F31 1 十字槽盘头自攻螺钉
57 Q39739162F31 1 簧片螺母
58 WG1664930006 3 塑料螺母座
60 Q2714216F31 2 十字槽盘头自攻螺钉
61 Q2714232F31 1 十字槽盘头自攻螺钉(F9)
62 Q40205F31 2 大垫圈
HOWO70矿车工具箱
序号 图号 单车用量 规格 名称 备注
1 AZ1651290010 1 工具箱支架总成
2 AZ1651290011 1 焊接箱体
3 Q37108 2 焊接方螺母
4 AZ1651290015 2 长圆孔角板
5 AZ1651290014 6 角板
6 Q37106 4 焊接方螺母
7 Q40206 4 大垫圈
8 Q40306 4 弹簧垫圈
9 Q340B06 4 I型六角螺母
10 AZ1651290020 1 工具箱总成
11 AZ1651290021 1 箱盖总成
12 AZ1651290022 1 工具箱盖板
13 AZ1651290023 1 工具箱泡沫
14 AZ1651290024 1 工具箱蒙皮
15 AZ1651290025 2 铰链总成
16 AZ1651290026 1 铰链直板
17 AZ1651290027 1 铰链弯板
18 Q5240650 1 滚花圆柱销
19 Q2744819 12 十字槽沉头自攻螺钉
20 AZ1651290053 1 电器箱盖焊接板总成
21 AZ1651290054 1 电器箱盖焊接板
22 Q150B0830 2 六角头螺栓
23 AZ1651290049 1 电器箱焊接支架
24 AZ1651290050 1 电器箱支架
25 Q37108 1 焊接方螺母
26 Q40108 4 平垫圈
27 Q40308 2 弹簧垫圈
28 Q394B08 2 盖形螺母
29 AZ1651290031 1 箱体焊接总成
30 AZ1651290030 1 箱体总成
31 AZ1651290051 1 电器箱焊接支架
32 AZ1651290052 1 电器箱支架
33 Q37108 1 焊接方螺母
34 Q4400410 8 开口型扁圆头抽心铆钉
35 WG1651290036 1 气弹簧II
37 Q150B0620 4 六角头螺栓
38 Q40306 4 弹簧垫圈
39 Q40006 4 小垫圈
40 AZ1651290040 1 电器箱总成
41 AZ1651290042 1 电器箱焊接总成
42 AZ1651290041 1 电器箱体
43 AZ1651290051 1 电器箱焊接支架
44 AZ1651290052 1 电器箱支架
45 Q37108 1 焊接方螺母
46 AZ1651290045 1 电器箱盖板总成
47 AZ1651290046 1 电器箱盖板
48 AZ1651290047 1 电器箱泡沫
49 AZ1651290048 1 电器箱蒙皮
50 AZ1651290025 2 铰链总成
51 AZ1651290026 1 铰链直板
52 AZ1651290027 1 铰链弯板
53 Q5240650 1 滚花圆柱销
54 Q2744819 8 十字槽沉头自攻螺钉
55 AZ1651290053 1 电器箱盖焊接板总成
56 AZ1651290054 1 电器箱盖焊接板
57 Q150B0830 2 六角头螺栓
58 AZ1651290049 1 电器箱焊接支架
59 AZ1651290050 1 电器箱支架
60 Q37108 1 焊接方螺母
61 Q40108 4 平垫圈
62 Q40308 2 弹簧垫圈
63 Q394B08 2 盖形螺母
64 Q4400410 8 开口型扁圆头抽心铆钉
65 WG1651290060 1 气弹簧I
67 Q40206 4 大垫圈
68 Q40306 4 弹簧垫圈
69 Q340B06 4 I型六角螺母
70矿用车刮水器
序号 图号 单车用量 规格 名称 备注
1 WG1651741001 1 HW驾驶室70矿用车刮水器清单
4 Q150B0816F31 2 六角头螺栓
5 Q40208F31 4 大垫圈
6 Q40308F31 4 弹簧垫圈
7 Q340B08F31 2 Ⅰ型六角螺母
8 Q150B0812 4 六角头螺栓
9 Q40308F31 4 弹簧垫圈
10 Q40208F31 4 大垫圈
车门附件
序号 图号 单车用量 规格 名称 备注
1 WG1664330403 1 左玻璃升降器总成（手动）
3 WG1664330001 1 把手
5 Q2300512 1 十字槽盘头螺钉和平垫圈组合件
6 WG1664330015 1 左车门玻璃(带玻璃托架）
8 WG1664330009 1 左前玻璃滑槽
10 WG1664330037 1 左车门玻璃外密封条
12 WG1664330011 1 左后玻璃滑槽
14 WG1664330017 1 滑槽密封条Ⅰ
16 WG1664330019 1 车门玻璃外密封条
18 WG1664330020 1 车门玻璃内密封条Ⅰ
20 WG1664330021 1 车门玻璃内密封Ⅱ
22 Q2140810 8 十字槽盘头螺钉
23 Q1840520 1 六角法兰面螺栓
24 Q40205 1 大垫圈
25 AZ1664930001 1 塑料螺母座
26 AZ1642770017 1 支承套(扩张筒式螺钉座)
27 WG1664330033 1 左车门音响安装板总成
29 Q2713516F31 1 十字槽盘头自攻螺钉
30 Q2214816F31 1 十字槽盘头自攻螺钉和平垫圈组合
31 AZ1664330019 1 左车门内饰板支架
32 Q2140816 2 十字槽盘头螺钉
33 WG1664330023 1 车门内通风罩密封条
35 WG1664330022 1 车门内通风罩
37 WG1664330425 1 左车门内衬板总成
40 Q2714813F31 2 十字槽盘头自攻螺钉
41 Q174B0840 4 十字槽凹穴六角头螺栓
42 WG1664330040 1 扶手外板总成－左车门
45 Q2204816 3 十字槽盘头自攻螺钉和平垫圈组合
46 WG1664330045 1 装饰条总成－左车门
49 WG1664330051 1 内开启手柄盖板－左车门
51 WG1664330056 1 开关盖板－左车门
53 Q2214816F31 3 十字槽盘头自攻螺钉和平垫圈组合
54 WG1664330097 1 螺钉堵盖
56 Q2204816 3 十字槽盘头自攻螺钉和平垫圈组合
门锁
序号 图号 单车用量 规格 名称 备注
1 WG1664340001 1 车门限位器总成
3 Q1840820F31 4 六角法兰面螺栓
4 WG1664340502 1 门锁总成
9 Q2140620F31 3 十字槽盘头螺钉
10 Q40206F31 3 大垫圈
11 Q1840830F31 1 六角法兰面螺拴
12 Q40108F31 1 平垫圈
13 Q1840520 3 六角法兰面螺栓
14 Q2540820 2 十字槽沉头螺钉
15 Q2140406 1 十字槽盘头螺钉
70矿用车驾驶室仪表台 (1)
序号 图号 单车用量 规格 名称 备注
1 WG1642160214 1 仪表台中上部软垫
2 WG1642160213 1 仪表台中上部盖板
3 WG1642160120 1 司机侧仪表台总成
4 WG1642160238 1 仪表台左前部螺钉盖板
5 AZ1642930011 2 M6带橡胶垫的组合螺栓
6 AZ1651162040 1 70矿车仪表台左端件总成
7 WG1642160232 1 转向柱左侧装饰条总成
8 WG1642160234 1 转向柱右侧装饰条总成
9 AZ1642160188 1 手制动阀固定支架
10 WG1642160124 1 水杯架前端盖
11 WG1642160138 1 装饰条总成-中部
12 AZ1651162046 1 右装饰条
14 AZ1651162045 1 仪表台右件
15 WG1642160150 1 出风口总成
16 WG1642930010 1 孔盖
17 WG1642160183 1 仪表板盖板总成
18 WG1642160218 1 转向柱左侧下护面总成
19 WG1642160236 1 搁脚台总成
20 WG1642930009 1 卡簧螺母
21 WG1642161217 1 转向柱下护罩
22 AZ1642930620 5 十字槽盘头螺钉弹垫大垫圈组合件
23 WG1642160186 1 手制动阀盖板总成
24 WG1642160190 1 开关面板总成
25 WG1642160230 1 转向柱右侧下护面总成
26 WG1642161243 1 便携式烟灰缸总成
27 WG1642160242 1 发动机罩储物盒
70矿用车驾驶室仪表台 (2)
序号 图号 单车用量 规格 名称 备注
1 WG1642160011 1 左除霜风道总成
2 WG1642160031 1 左侧风道总成
3 WG1642160017 1 左下风道总成
4 WG1642160010 1 前密封条
5 Q2360620 1 十字槽盘头螺钉、弹簧垫圈和平垫圈组合件
6 AZ1642160060 1 仪表台横梁左支座总成
7 AZ1651160300 1 70矿车前上车扶手
8 AZ1651160310 1 70矿车后上车扶手
9 AZ1642160181 3 地板支架总成(5310400)
10 AZ1642160251 1 转向柱右侧地板支架总成
11 AZ1642161064 1 仪表台横梁焊接总成
12 AZ1651162070 1 右支架
13 AZ1651162071 1 右后支架
14 WG1642160042 1 中后风道总成
15 AZ1651162034 1 右风道
16 AZ1642160109 1 横梁上部仪表台支架总成
17 AZ1651162029 1 右端除霜风道总成
18 WG1642160146 2 塑料销座
19 AZ1651162028 1 右前除霜风道总成
20 AZ1651162026 1 左前除霜风道总成
驾驶员座椅
驾驶员座椅
序号 图 号 单车用量 规 格 名 称 备 注
1 WG1642510005 1 HOWO左座椅总成
2 AZ1651510005 1 座盒总成
3 Q218B0820 4 内六角圆柱头螺钉
4 Q1461030 4 六角头螺栓弹簧垫圈平垫圈组合件
5 AZ9719770057 1 橡胶过孔护圈（Φ20/Φ8）
中长驾驶室安全带
中长驾驶室安全带
序号 图 号 单车用量 规 格 名 称 备 注
1 WG1642560010 1 HOWO中长驾驶室安全带
驾驶室隔音板
序号 图 号 单车用量 规 格 名 称 备 注
1 WG1651690011 1 左隔热吸音垫
2 WG1651690012 1 右隔热吸音垫
3 AZ1608230117 26 防溅板连接用弹性挡圈
短驾驶室玻璃
序号 图 号 单车用量 规 格 名 称 备 注
1 WG1651710051 1 前风窗玻璃
2 WG1651710052 1 前风窗玻璃密封条
3 WG1651710053 1 后窗玻璃
4 WG1651710054 1 后窗玻璃密封条
5 WG1651710055 1 侧窗玻璃
6 WG1651710056 1 侧窗玻璃密封条
后视镜及下视镜装置
序号 图 号 单车用量 规 格 名 称 备 注
1 WG1651770051 1 左后视镜总成（含广角外后视镜）
2 Q218B0825F31 6 内六角园柱头螺钉
3 Q40108F31 6 平垫圈
4 Q40308F31 6 弹簧垫圈
5 WG1651770052 1 右后视镜总成（含广角外后视镜）
6 AZ1651770061 2 内六角圆柱头螺钉(96mm)
7 AZ1651770062 4 内六角圆柱头螺钉(105mm)
8 Q394B08F31 6 盖形螺母
9 Q40308F31 6 弹簧垫圈
10 Q40208F31 6 大垫圈
11 WG1651770053 1 前下视镜总成
12 WG1651770054 1 补盲外后视镜总成
13 Q150B0895F31 4 六角头螺栓
14 Q394B08F31 4 盖形螺母
15 Q40308F31 4 弹簧垫圈
16 Q40208F31 4 大垫圈
17 WG1664771040 1 补盲外后视镜总成
18 Q2580820F31 2 内六角花型沉头螺钉
19 Q40308F31 2 弹簧垫圈
20 Q40108F31 2 平垫圈
70驾驶室内饰
序号 图 号 单车用量 规 格 名 称 备 注
1 WG1651610011 1 矿车顶盖内衬
2 AZ1664930002 6 塑料开尾铆钉（Φ8）
3 WG1651610014 1 矿车后围内衬
4 AZ1664930002 2 塑料开尾铆钉（Φ8）
5 WG1651610020 2 挂衣钩
6 WG1642930009 2 卡簧螺母
7 Q2204816F31 2 十字槽盘头自攻螺钉和平垫圈组合件
8 WG1651610012 1 矿车左侧围内衬
9 WG1651610013 1 矿车右侧围内衬
10 AZ1664930002 3 塑料开尾铆钉（Φ8）
11 BZ1600771005 1 扶手总成
12 WG1642930009 4 卡簧螺母
13 Q2204816F31 4 十字槽盘头自攻螺钉和平垫圈组合件
14 AZ1664930002 2 塑料开尾铆钉（Φ8）
15 AZ1651610016 1 矿车左A立柱内护面
16 AZ1651610022 1 左A立柱装饰盖
17 AZ1664930002 3 塑料开尾铆钉（Φ8）
18 AZ1651610017 1 矿车右A立柱内护面
19 AZ1664930002 3 塑料开尾铆钉（Φ8）
20 WG1662610055 1 高地板车门密封条
21 WG1651610021 1 矿车外车门密封条
22 WG1662610067 1 外车门密封条短I
23 WG1662610068 1 外车门密封条短II
24 AZ1651610019 1 矿车风窗下板贴面
70驾驶室地板垫
序号 图 号 单车用量 规 格 名 称 备 注
1 WG1651620011 1 矿车机罩衬垫
2 WG1651620014 1 矿车地板垫
3 WG1642930009 4 卡簧螺母
4 AZ1651620013 1 矿车门槛
5 Q2204816F31 4 十字槽盘头自攻螺钉和平垫圈组合件
70矿用车翼子板支撑件
序号 图号 单车用量 规格 名称 备注
1 Q150B0820F31 6 六角头螺栓
2 Q340B08F31 6 Ⅰ型六角螺母
3 Q40008F31 2 小垫圈
4 Q40208F31 5 大垫圈
5 Q40308F31 6 弹簧垫圈
6 AZ1651231001 1 左挡泥板
9 AZ1651231002 1 右挡泥板
15 AZ1651231006 2 翼子板支撑杆Ⅱ
16 AZ1651231005 2 翼子板支撑杆Ⅰ
17 Q150B0820F31 8 六角头螺栓
18 Q340B08F31 8 Ⅰ型六角螺母
19 Q40208F31 8 大垫圈
20 Q40308F31 8 弹簧垫圈
21 WG1651231007 2 上部防滑板
23 WG1651231008 2 下部防滑板
25 Q2560616 16 十字槽半沉头螺钉
26 Q340B06F31 16 Ⅰ型六角螺母
27 Q40206F31 16 大垫圈
28 Q40306F31 16 弹簧垫圈
43 WG1651231010 1 车门下防滑板
上杂品箱总成(70矿车）
序号 图号 单车用量 规格 名称 备注
3 AZ1608770012 1 左遮阳板
4 AZ1608770005 1 中间遮阳板
5 AZ1608770009 1 右遮阳板
6 AZ1608770018 1 左杂品箱上护面
7 AZ1608770002 1 中间杂物箱上护面总成
8 AZ1608770019 1 右杂品箱上护面70矿用自卸前悬架
序号 图号 单车用量 规格 名称 备注
1 WG9770520073 2 前钢板弹簧总成（片厚18x12x100）
2 WG9000520079 4 衬套
3 WG9770520034 2 前簧吊耳总成
4 199100520006 6 弹簧销
5 1680 520050 12 垫圈
6 Q151C1270 2 六角头螺栓
7 Q151C1275 4 六角头螺栓
8 190003888457 6 自锁螺母
9 AZ9003963022 6 滑脂嘴总成（CM10*1 D71412 ）
10 AZ9125520293 2 前弹簧压板
11 AZ9770520270 4 前簧骑马螺栓
12 WG9925520269 8 六角带肩自锁螺母
13 WG9750520017 2 前簧限位块
14 1880 520019 2 紧固件
15 Q340B10 2 六角螺母
16 Q40310 2 弹簧垫圈
17 WG9770520320 2 前簧前支架
18 Q151B1855TF2 4 六角头螺栓
19 Q151B1870TF2 4 六角头螺栓
20 Q151B1880TF2 2 六角头螺栓
21 190003888466 10 自锁螺母
22 WG9770520255 2 前簧后支架
23 Q151B18105TF2 1 六角头螺栓（细牙）
24 Q151B1855TF2 13 六角头螺栓
25 Q151B1860TF2 2 六角头螺栓
26 190003888466 16 自锁螺母
27 AZ9770510050 1 二横梁总成
70矿用自卸前稳定杆
序号 图号 单车用量 规格 名称 备注
2 WG9770681048 1 前稳定杆总成
4 AZ9770680053 2 支架
5 Q151B1645 4 六角头螺栓
6 190003888459 4 自锁螺母
7 WG9770680055 2 前平衡夹总成
9 WG9100680071 2 垫圈
11 199100680037 2 套筒
12 199100680066 4 轴承
13 WG80 680029 2 螺栓
17 1780 680030 2 垫圈
18 190003930010 2 垫圈
19 190003888459 2 自锁螺母
20 WG80 680029 2 螺栓
24 1780 680030 2 垫圈
25 190003888459 2 自锁螺母
26 199100680067 2 橡胶轴承
27 WG9770680024 2 固定夹块
29 WG9770680027 2 垫板
31 WG9770680050 2 销
33 Q151B14110TF2 4 六角头螺栓
34 Q40314 4 弹簧垫圈
70矿用自卸前减震器
序号 图号 单车用量 规格 名称 备注
1 WG9725680014 2 减振器
2 WG9770680020 2 减震器支架总成
3 Q151C1235 8 六角头螺栓(细牙)
4 190003888457 8 自锁螺母
5 199100680021 4 垫板
6 Q151B16120 2 六角头螺栓
7 Q40016 2 小垫圈
8 190003888459 2 自锁螺母
9 Q151B1670 4 六角头螺栓
10 AZ9100680065 2 减震器下支架分装总成
11 Q40316 4 弹簧垫圈
12 AZ9003963030 2 滑脂嘴总成（AM8*1 D71412）
13 199012680009 2 螺栓
14 Q40016 2 小垫圈
15 190003888459 2 自锁螺母
70矿用自卸后悬架
序号 图号 单车用量 规格 名称 备注
1 AZ9770520185 1 平衡轴
2 AZ9770520217 2 支架
3 Q5211665 2 圆柱销
4 WG9770520235 2 平衡轴壳
5 WG9770520142 4 球面轴承
6 AZ9770520136 2 轴承油封盖
7 AZ9770520262 2 密封圈
8 AZ9770520223 2 轴密封圈
9 AZ9770520238 2 间隔衬套
10 AZ9770520192 2 定位垫圈
10a AZ9770520193 2 定位垫圈
10b AZ9770520194 2 定位垫圈
10c AZ9770520195 2 定位垫圈
10d AZ9770520196 2 定位垫圈
10e AZ9770520197 2 定位垫圈
10f AZ9770520198 2 定位垫圈
11 AZ9770520188 2 轴承压块
12 Q150B0810 2 六角头螺栓
13 Q72308T5F 2 密封垫圈
14 AZ9770520227 12 双头螺柱
15 AZ9770520228 2 双头螺柱
16 Q33422T13F2 12 1型全金属六角锁紧螺母
17 Q33427T13F2 2 1型全金属六角锁紧螺母
18 WG9770520311 2 壳盖
19 190003962021 2 锥螺纹内六角螺塞
20 Q150B0825 16 六角头螺栓
21 Q40308 16 弹簧垫圈
22 WG9014520227 36 双头螺栓
23 190003871353 36 "1型六角螺母-细牙-A--螺母
GB6171-86-M18*1.5-10-ZnD "
24 WG9770520015 2 后钢板弹簧总成
25 WG9770520016 2 导向销
26 AZ9770520345 4 后簧骑马螺栓
26a AZ9770520360 4 后簧骑马螺栓
27 WG9770520750 16 六角带肩自锁螺母
28 WG9770520266 2 板簧压块
29 AZ9770521175 2 上推力杆总成
30 Q150B27320TF2 2 六角头螺栓
31 Q150B27135TF2 4 六角头螺栓
32 WG9725520750 6 六角带肩自锁螺母
33 AZ9770521174 4 下推力杆总成
34 Q150B27320TF2 4 六角头螺栓
35 Q151B24240TF2 8 六角头螺栓
36 WG9725520750 12 六角带肩自锁螺母
37 WG9770520027 2 托架
38 Q151B1890TF2 6 六角头螺栓
39 190003888466 6 自锁螺母
40 AZ9114520098 4 限位块支架
41 199100520112 4 垫块
42 Q150B1460 16 六角头螺栓
43 Q150B1470 16 六角头螺栓
44 Q340B14 4 1型六角螺母
45 Q40314 16 弹簧垫圈
46 WG9770520091 16 限位块总成
47 Q150B1035 16 六角头螺栓
48 Q340B10 16 六角螺母
49 Q40310 4 弹簧垫圈
50 Q40110 4 平垫圈
51 WG9770520248 4 导向板
52 AZ9770520224 4 平衡板
52a AZ9770520225 4 平衡板
52b AZ9770520226 4 平衡板
53 Q151B1490 16 六角头螺栓
54 190003888458 16 自锁螺母
55 Q151B1680 12 六角头螺栓
56 190003888459 12 自锁螺母
57 WG9770521001 1 后板簧左前支架
58 WG9770521002 1 后板簧右前支架
59 WG9770520290 4 下推力杆支架
60 Q150B27360TF2 8 六角头螺栓
61 Q33427T13F2 8 1型全金属六角锁紧螺母
62 AZ9770520256 5 销
63 WG9770520042 2 上推力杆支架
64 AZ9770520229 6 双头螺柱
65 Q33427T13F2 6 1型全金属六角锁紧螺母
66 WG9770521003 1 后板簧后支架
70矿用自卸后稳定杆
序号 图号 单车用量 规格 名称 备注
2 WG9770680064 1 后稳定杆总成
4 WG9770680075 2 平衡夹总成
6 WG9100680071 2 垫圈
8 199100680037 2 套筒
9 199100680066 4 轴承
10 WG80 680029 2 螺栓
14 1780 680030 2 垫圈
15 190003930010 2 垫圈
16 190003888459 2 自锁螺母
17 199100680067 2 橡胶轴承
18 WG780 680032 2 轴承夹
20 Q151C12100 4 六角头螺栓
21 190003888457 4 自锁螺母
22 WG80 680029 2 螺栓
26 1780 680030 2 垫圈
27 190003888459 2 自锁螺母
选用装置
70矿用自卸前悬架（HW19710T变速箱）
序号 图号 单车用量 规格 名称 备注
1 199114520100 1 前悬架
2 WG9770520073 2 前钢板弹簧总成（片厚
22 WG9000520079 4 衬套
24 WG9100520018 2 后弹簧吊耳总成
26 199100520006 6 弹簧销
27 1680 520050 12 垫圈
28 Q151C1270 2 六角头螺栓
29 Q151C1280 4 六角头螺栓
30 190003888457 6 自锁螺母
31 AZ9003963022 6 滑脂嘴总成（CM10*1 D71412 ）
34 AZ9770520293 2 前弹簧压板
35 AZ9770520270 4 前簧骑马螺栓
36 WG9925520269 8 六角带肩自锁螺母
38 WG9750520017 2 前簧限位块
40 1880 520019 2 紧固件
41 Q340B10 2 六角螺母
42 Q40310 2 弹簧垫, 圈
43 WG9770520320 2 前簧前支架
45 Q151B1855TF2 4 六角头螺栓
46 Q151B1870TF2 4 六角头螺栓
47 Q151B1880TF2 2 六角头螺栓
48 190003888466 10 自锁螺母
49 WG9770520255 2 前簧后支架
51 Q151B1860TF2 3 六角头螺栓
52 Q151B1855TF2 13 六角头螺栓
53 190003888466 16 自锁螺母
54 AZ9770510050 1 二横梁总成
59 Q150B1655TF2 16 六角头螺栓
60 Q33216T13F2 16 2型全金属六角螺母
HF12铸钢前轴总成 HF12铸钢前轴总成
序号 图号 单车用量 规格 名称
1 AZ9970410001 1 铸钢前梁总成
2 AZ9970410012 1 铸钢前梁
3 AZ9970410003 2 上转向销
4 AZ9970410006 2 下转向销
5 WG9970410004 2 前轴推力轴承
7 AZ9970410118 2 转向节总成
8 AZ9970410015 1 转向节
9 WG9970410016 1 轴承盖
11 WG9970410011 1 转向节轴
13 WG9970410013 1 轴端盖(内侧)
15 WG9970410014 1 轴端盖(外侧)
17 WG9970410007 1 衬套
19 AZ9970410005 2 转向节臂
20 Q40320 4 弹簧垫圈
21 Q151B20170TF2 4 六角头螺栓
22 WG9970410021 1 调整垫片
24 WG9970410023 1 调整垫片
26 WG9970410025 1 调整垫片
28 WG9970410027 1 调整垫片
30 WG9970410029 1 调整垫片
32 WG9970410031 1 调整垫片
34 WG9970410033 1 调整垫片
36 WG9970410035 1 调整垫片
38 Q5211020 2 园柱销
39 WG9970410019 1 支架总成(左)
41 WG9970410020 1 支架总成(右)
43 Q40318 8 弹簧垫圈
44 Q151B1855TF2 8 六角头螺栓
45 AZ9003070007 2 O形圈 53007100 GB3452.1
46 AZ9970410040 2 隔环
47 AZ9003070004 2 O形圈 35510600 GB3452.1
48 WG9970032221 2 圆锥滚子轴承32221
50 AZ9970410045 2 前轮毂总成
51 AZ9970410046 1 前轮毂
52 WG9970410047 12 车轮螺栓
54 WG9970410065 2 轴用密封圈
56 WG9970033118 2 圆锥滚子轴承33118
58 AZ9970410048 2 垫圈
59 AZ9003950008 4 螺母 GB810 M80×2
60 AZ9003950006 2 垫圈 GB858 80
61 WG9970410053 2 橡胶垫片
63 WG9970410055 2 罩
65 Q40308 16 弹簧垫圈
66 Q150B0825 16 六角头螺栓
67 AZ9970410157 1 转向横拉杆臂(左)
68 AZ9970410158 1 转向横拉杆臂(右)
69 Q151B2060TF2 12 六角头螺栓
70 Q40320 12 弹簧垫圈
71 AZ9003963004 4 滑脂嘴总成（Q701B70）
74 AZ9970410059 2 调整螺栓
75 Q351B18T15 2 六角薄螺母
76 WG9100410060 4 保护套
78 WG9970410060 24 车轮螺母
80 WG2297Y4835 1 铭牌
前制动器总成(25轮辋)
前制动器总成(25轮辋)
序号 图号 单车用量 规格 名称
1 AZ9970440001 2 制动鼓
2 Q2541030 4 十字槽沉头螺钉
3 AZ9970440003 4 制动蹄总成
4 AZ9970440012 1 制动蹄
5 WG9970440013 1 前制动蹄摩擦片(支销侧)
7 WG9970440014 1 前制动蹄摩擦片(凸轮侧)
9 WG9970440016 1 衬套
11 WG9231340068 32 铆钉
13 WG9970440004 4 滚轮
15 WG9970440005 4 滚轮轴
17 AZ9970440010 4 挡片
18 Q43120 4 轴用弹性挡圈
19 WG9970441006 2 回位弹簧
21 WG880440032 4 回位弹簧销
23 WG9970440021 1 制动凸轮轴(左)
25 WG9970440022 1 制动凸轮轴(右)
27 Q43142 4 轴用弹性挡圈
28 WG9970440026 6 附加垫片
30 AZ9970440032 2 支座总成
31 AZ9970440031 1 支座
32 WG9970440050 1 复合衬套
34 Q40312 4 弹簧垫圈
35 Q151C1230 4 六角头螺栓(细牙)
36 WG880440026 1 调整垫片
38 WG880440027 1 调整垫片
40 WG880440028 1 调整垫片
42 AZ9970440041 1 间隙调整臂总成(左)
43 AZ9970440042 1 间隙调整臂总成(右)
44 AZ9970440027 2 垫圈
45 WG80 320028 1 调整垫圈
47 WG80 320029 1 调整垫圈
49 WG80 320030 1 调整垫圈
51 WG80 320046 1 调整垫圈
53 190003933116 2 轴用弹簧档圈
54 Q5211628 2 圆柱销
55 WG9970440051 1 制动底板总成(左)
57 WG9970440052 1 制动底板总成(右)
59 Q40314 32 弹簧垫圈
60 Q151B1445TF2 32 六角头螺栓
61 WG9970440035 4 支承销
63 AZ9970440036 2 制动蹄限位板
64 Q5005045 4 开口销
65 190003872369 4 六角槽形扁螺母(细牙)
66 WG9970440061 1 前制动器防尘罩(左)
68 WG9970440062 1 前制动器防尘罩(右)
70 Q40308 12 弹簧垫圈
71 Q150B0816 12 六角头螺栓
72 WG880340037 4 密封圈
转向横拉杆总成
转向横拉杆总成
序号 图号 单车用量 规格 名称
1 AZ9970430050 1 转向横拉杆总成
转向直拉杆
转向直拉杆
序号 图号 单车用量 规格 名称
1 WG9770430010 1 转向直拉杆总成
转向装置(70矿用自卸车) 转向装置(70矿用自卸车)
序号 图号 单车用量 规格 名称
2 WG9725478238 1 转向器支架
4 Q151B1670TF2 5 六角头螺栓(细牙)
5 190003888627 5 自锁螺母
6 WG9725478228 1 ZF8098动力转向器
8 Q151B2045TF2 5 六角头螺栓
9 WG9725470215 1 转向摇臂
11 WG9725478037 1 转向助力叶片泵
13 WG9725470060 1 转向油罐
15 WG9770470032 1 油罐支架
17 Q150B1030 2 六角头螺栓
18 Q33210 2 2型全金属六角锁紧螺母
19 Q40210 2 大垫圈
20 Q150B1025 4 六角头螺栓
21 Q40110 4 平垫圈
22 Q40310 4 弹簧垫圈
23 Q340B10 4 六角螺母
24 WG9100470076 1 环状接头
26 190003962651 1 空心螺栓
27 190003098031 2 密封垫圈
28 190003989301 2 软管卡箍
29 199118470083 1 成形软管
30 AZ9725470084 1 弹簧护圈
31 199100470098 1 带纤维夹层的橡胶软管
32 17017470015 1 弹簧护套
33 AZ9003179030 150 穿线护套
34 190003989336 2 软管卡箍
35 AZ9770477010 1 螺旋回油管
36 190003559515 1 管接头用螺母
37 190003559562 1 卡套
38 AZ9118470070 1 卡套式铰接接头体
39 WG9725470818 1 卡套式铰接六角螺栓
41 T071800 2 组合密封圈
42 WG9725470110 1 卡套式旋转管接头
45 T071800 2 组合密封圈
46 AZ9725470090 1 高压软管总成
47 Q80014 1 卡套
48 Q80114 1 卡套式管接头用螺母
49 AZ9770473001 1 钢管
50 Q80014 1 卡套
51 Q80114 1 卡套式管接头用螺母
52 Q81714 1 卡套式铰接接头体
53 WG9725470818 1 卡套式铰接六角螺栓
55 T071800 2 组合密封圈
56 WG9770470170 1 托架总成
62 Q151B1650TF2 3 六角头螺栓
63 Q150B1665TF2 1 六角头螺栓
64 190003888627 4 自锁螺母
65 WG9770470070 1 助力缸总成（φ70）
67 WG9770470075 2 球铰接头总成
69 WG9725474040 2 高压软管总成
71 Q81714 2 卡套式铰接接头体
72 WG9725470818 2 卡套式铰接六角螺栓
74 T071800 4 组合密封圈
75 AZ9770473002 1 钢管
76 AZ9770473003 1 钢管
77 AZ9770473004 1 钢管
78 AZ9770473005 1 钢管
79 Q80114 8 卡套式管接头用螺母
80 Q80014 8 卡套
81 Q80314 2 卡套式直通接头体
82 Q81314 2 卡套式隔壁直通接头体
83 Q80220 2 卡套式管接头用六角簿螺母
84 Q81714 2 卡套式铰接接头体
85 WG9725470818 2 卡套式铰接六角螺栓
87 T071800 4 组合密封圈
88 WG97 350169 2 角形支架
90 Q150B0620 1 六角头螺栓
91 Q340B06 3 I型六角螺母
92 Q340B06 3 I型六角螺母
93 Q40506 3 重型弹簧垫圈
94 Q150B0630 2 六角头螺栓
95 AZ9718360017 1 五孔支架
96 Q68620 1 单管夹片
97 1188 730187 3 管夹
98 Q40506 4 重型弹簧垫圈
99 Q340B06 4 I型六角螺母
100 Q150B0616 3 六角头螺栓
101 190003489292 10 绝缘套管
102 AZ9770471050 1 转向轴带管柱总成
140 WG9719470100 1 转向盘
142 WG9130583024 1 接触环
144 WG9130583018 1 回位环
146 AZ9719471042 1 转向柱罩(前部)
147 Q2720412 4 十字槽盘头自攻螺钉
148 AZ9719471041 1 转向柱罩(后部)
149 Q2714250 2 十字槽盘头自攻螺钉
150 Q33208 4 2型全金属六角锁紧螺母
151 190003171356 2 塑料紧固带
152 AZ9100470410 1 衬套
153 AZ9725479145 1 转向轴护套
154 AZ9725478046 1 压板
155 Q33206 4 2型全金属六角锁紧螺母
AC26中桥壳(2520)
AC26中桥壳(2520)
序号 图号 单车用量 规格 名称 备注
1 AZ9970330066 1 AC26中桥壳总成(2520)
11 Q5211030 1 园柱销
12 WG9231330105 1 通气塞
14 WG9231330106 1 橡胶软管
16 WG9003960024 1 内六角锥形螺塞DIN906-M24X1.
18 WG9003960030 1 内六角锥形螺塞DIN906-M30X1.
20 Q1211650TF2S 2 双头螺柱
21 Q1211695TF2S 2 双头螺柱
AC26中桥驱动装置(i=8.51,xsφ180)
AC26中桥驱动装置(i=8.51,xsφ180)
序号 图号 单车用量 规格 名称 备注
1 AZ9970320221 1 中桥中段(i=10.47,xsφ180)
2 AZ9970320251 1 中桥主减壳总成
3 AZ9970320252 1 中桥主减壳
4 WG9970320012 1 轴承盖
6 WG9970320013 1 轴承盖
8 Q5210820 4 园柱销
9 Q40520 4 重型弹簧垫圈
10 Q151B20130TF2 4 六角头螺栓
11 AZ9970320080 1 轮间差速器壳总成
12 AZ9970320081 1 带法兰的差速器半壳
13 AZ9970320022 1 差速器半壳
14 AZ9970320150 1 十字轴
15 WG9970320151 2 半轴齿轮
17 WG9970320152 4 行星齿轮
19 WG9970320153 4 行星齿轮垫片
21 WG9970320154 2 调整垫片
23 WG9970320155 2 调整垫片
25 WG9970320156 2 调整垫片
27 WG9970320157 2 调整垫片
29 WG9970320158 2 调整垫片
31 AZ9970320253 1 中桥锥齿轮付总成(35/16)
32 AZ9970320254 1 中桥主动锥齿轮(齿数16)
33 AZ9970320255 1 中桥被动锥齿轮(齿数35)
34 WG9970320114 1 止推螺栓
36 Q341B22 1 1型六角螺母
37 AZ9970320082 16 六角法兰面承面带齿螺栓
38 AZ9970320024 12 六角头螺栓
39 Q40316 12 弹簧垫圈
40 WG9970032024 1 圆锥滚子轴承32024
42 WG997007819E 1 圆锥滚子轴承7819E
44 WG9970320015 1 调整螺母
46 WG9970320016 1 调整螺母
48 WG9981320043 2 锁片
50 Q150B0812 2 六角头螺栓
51 WG9970320073 1 拨叉
53 WG9981320074 2 拨叉轴
55 Q2821030 2 开槽平端紧定螺钉
56 Q350B10 2 六角薄螺母
57 WG9981320075 2 弹簧
59 WG9981320076 2 气缸总成
61 WG9981320080 2 衬垫
63 Q150B0870 6 六角头螺栓
64 WG9970320026 1 调整垫片
66 WG9970320027 1 调整垫片
68 WG9970320028 1 调整垫片
70 WG9970320029 1 调整垫片
72 WG9970320025 1 中桥轴承座
74 Q151C1240 9 六角头螺栓10.9级
75 Q40312 9 弹簧垫圈
76 WG9970NU2212 1 导向轴承NU2212EM
78 WG9970031316 1 圆锥滚子轴承31316
80 WG9970031318 1 圆锥滚子轴承31318
82 WG9970320038 1 隔套
84 WG9970320039 1 调整垫片
86 WG9970320040 1 调整垫片
88 WG9970320041 1 调整垫片
90 WG9970320042 1 调整垫片
92 WG9970320043 1 调整垫片
94 WG9970320044 1 调整垫片
96 WG9970320045 1 调整垫片
98 WG9970320046 1 调整垫片
100 WG9970320047 1 调整垫片
102 WG9970320048 1 调整垫片
104 WG9970320049 1 调整垫片
106 WG9970320050 1 调整垫片
108 WG9970320051 1 调整垫片
110 WG9970320052 1 调整垫片
112 WG9970320053 1 调整垫片
114 WG9970320054 1 调整垫片
116 WG9970320055 1 调整垫片
118 WG9970320056 1 调整垫片
120 WG9970320057 1 调整垫片
122 WG9970320058 1 调整垫片
124 WG9970320117 1 从动圆柱齿轮
126 WG9970320116 2 锁紧螺母
128 AZ9970320101 1 过桥箱盖
129 WG9003960030 1 内六角锥形螺塞DIN906-M30X1.
131 WG9231330015 1 磁性螺塞总成
133 WG9970320201 1 油管总成
135 WG9970320204 1 空心螺栓
137 Q72327 2 密封垫圈
138 Q68110 1 一端固定式单管夹片
139 Q150B0610 1 六角头螺拴
140 WG9970320207 1 滤网总成
142 WG9970320211 1 螺纹接头总成
144 WG9970320102 1 油泵总成
146 Q150B0840 6 六角头螺栓
147 Q40308 6 弹簧垫圈
148 190003330183 1 钢球--10.0000 G200 b GB308
149 WG9970320215 1 弹簧
151 Q72312 1 密封垫圈
152 Q617B12 1 六角头螺塞
153 Q151C1240 20 六角头螺栓10.9级
154 Q40312 20 弹簧垫圈
155 Q5211230 2 圆柱销
156 AZ9970320113 1 输入轴总成
157 AZ9970320115 1 输入轴
158 190003330183 1 钢球--10.0000 G200 b GB308
159 WG9970030615 1 圆锥滚子轴承30615
161 WG9970320125 1 隔圈
163 WG9970320122 1 调整螺母
165 AZ9003077300 1 O形圈26513600 GB3452.1
166 WG9970320123 1 轴密封圈
168 WG9970320124 1 轴密封圈
170 AZ9970320111 1 中桥输入法兰(XSφ180)
171 WG9970320126 1 滑动啮合套
173 WG9970320127 1 拨叉
175 WG9970320128 1 推力滚针轴承AXK80105
177 WG9970320121 2 滚针轴承K75x81x30
179 AZ9970320120 1 主动圆柱齿轮总成
180 WG9970320118 1 主动圆柱齿轮
182 WG9970320119 1 隔圈
184 WG9970320130 1 轴间差速器壳总成
186 Q151C1270TF2 12 六角头螺栓
187 WG9970320134 1 轴间十字轴总成
189 WG9970320137 4 行星齿轮
191 WG9970320153 4 行星齿轮垫片
193 WG9970320136 4 衬套
195 WG9970320135 4 衬套挡圈
197 Q43775 1 轴用钢丝挡圈
198 WG9970320139 1 后半轴齿轮
201 WG9970320140 1 滚针轴承K50x60x40
203 WG9970320141 1 挡圈
205 WG9970033016 1 圆锥滚子轴承33016
207 WG9970320147 1 贯通轴
209 WG9231326212 1 双列圆锥滚子轴承
211 WG9981320148 1 锁紧垫片
213 WG9981320149 2 锁紧螺母
215 WG9981320161 1 轴密封圈
217 WG9981320162 1 轴密封圈
219 WG9981320163 1 调整螺母
221 WG9970320072 1 滑动啮合套
223 AZ9970320018 9 六角法兰面承面带齿螺栓
224 AZ9970320019 2 六角法兰面承面带齿螺栓
225 Q151B1650TF2 1 六角头螺栓
226 Q341B16T13F2 4 1型六角螺母-细牙
227 Q40316 5 弹簧垫圈
228 WG2297Y4835 1 铭牌
230 190003904529 2 标牌铆钉--铆钉GB827-86-2.5*6
231 WG9981320121 2 锁片
233 Q150B0612 4 六角头螺拴
AC26中桥轮毂及制动器
AC26中桥轮毂及制动器
序号 图号 单车用量 规格 名称 备注
1 AZ9970340010 2 后轮毂总成
2 WG9970340009 1 后轮毂
4 WG9970340008 12 车轮螺栓
6 WG9970410060 24 车轮螺母
8 AZ9003077200 4 O形圈70032500 GB3452.1
9 WG9970340028 2 挡油罩
11 WG9970340029 2 密封垫圈
13 Q150B0816 24 六角头螺栓
14 Q40308 24 弹簧垫圈
15 AZ9970340017 2 隔圈总成
16 WG9970340018 1 隔圈
18 WG9970340019 1 挡油盘
20 AZ9970340094 1 传感器支架
21 Q40306 2 弹簧垫圈
22 Q150B0625 2 六角头螺栓
23 WG9970340113 2 轮毂油封
25 WG9970032226 4 圆锥滚子轴承32226
27 WG9981340003 2 圆柱头内六角螺塞总成M45X1.5
28 WG9981340003/1 1 圆柱头内六角螺塞总成M45X1.5(绵
30 WG9970340001 2 端盖总成
32 WG9981340006 2 圆柱头内六角螺塞总成M24X1.5
35 WG9970340065 2 端盖纸垫
37 AZ9981340066 28 六角法兰面承面带齿螺栓
38 AZ9970340070 2 行星架总成
39 AZ9970340068 1 行星架
40 AZ9970340069 1 轮边减速器壳
41 Q2541030 8 十字槽沉头螺钉
42 AZ9970340067 10 六角法兰面承面带齿螺栓
43 WG9970340091 2 行星架挡油盘
45 WG9970340052 10 行星轮
47 WG9970340053 20 行星轮垫片
49 WG9970340098 540 滚针
51 WG9970340057 10 中间垫片
53 WG9970340054 10 行星轮轴
55 WG9970340051 2 内齿圈
57 AZ9970340022 2 轴用挡圈
58 AZ9970340020 2 齿圈支架总成
59 WG9970340021 1 齿圈支架
61 AZ9970340092 1 齿圈座环
62 WG9970340093 2 止推垫环
64 Q40895 2 圆螺母止动垫圈
65 WG9970340115 2 半轴油封
67 WG9970340071 2 太阳轮
69 WG9970340072 4 太阳轮垫圈
71 AZ9970340023 1 半轴(左)
72 AZ9970340024 1 半轴(右)
73 Q43152 2 轴用弹性挡圈
74 Q43755 2 轴用钢丝挡圈
75 Q430135 2 孔用弹性挡圈
76 WG9970340081 2 后制动鼓
78 WG9970340082 2 制动器防尘罩
80 Q150B0816 12 六角头螺栓
81 Q40308 12 弹簧垫圈
82 WG880340037 4 密封圈
84 AZ9970340083 4 密封圈
85 WG9970340062 2 制动底板
87 AZ9970340012 2 ABS传感器输出保护套
88 AZ9970342070 4 制动蹄带衬片总成
89 WG9970342061 1 制动蹄
91 WG9970342068 1 制动蹄摩擦片(凸轮侧)
93 WG9970342069 1 制动蹄摩擦片(支销侧)
95 WG9231340068 32 铆钉
97 WG9970340096 4 制动蹄支销
99 Q170B0825 4 六角头头部带孔螺栓
100 AZ9970340025 2 钢丝
101 WG9970440004 4 滚轮
103 WG9970440005 4 滚轮轴
105 AZ9970440010 4 挡片
106 Q43120 4 轴用弹性挡圈
107 WG9970441006 2 回位弹簧
109 WG880440032 4 回位弹簧销
111 WG9970340036 1 制动凸轮轴(左)
113 WG9970340037 1 制动凸轮轴(右)
115 AZ9970340030 4 附加垫片
116 AZ9970340085 2 间隙调节臂总成
117 WG9970340116 2 复合衬套
119 Q43148 2 轴用弹性挡圈
120 AZ9970340031 2 挡圈
121 WG80 320028 1 调整垫圈
123 WG80 320029 1 调整垫圈
125 WG80 320030 1 调整垫圈
127 WG80 320046 1 调整垫圈
129 190003933116 2 轴用弹簧档圈
130 Q151B2045TF2 34 六角头螺栓
131 Q40320 34 弹簧垫圈
132 WG9970340089 1 中桥气室支架(左)
134 WG9970340090 1 中桥气室支架(右)
136 WG9970340117 2 复合衬套
138 WG9970340106 1 调整垫片(厚0.1)
140 WG9970340107 1 调整垫片(厚0.15)
142 WG9970340108 1 调整垫片(厚0.4)
144 WG9970340109 1 调整垫片(厚1.0)
146 Q150B1650TF2 8 六角头螺栓
147 Q40316 8 弹簧垫圈
AC26后桥壳(2520) AC26后桥壳(2520)
序号 图号 单车用量 规格 名称 备注
1 AZ9970330065 1 AC26后桥壳总成(2520)
13 Q5211030 1 园柱销
14 WG9231330105 1 通气塞
16 WG9231330106 1 橡胶软管
18 WG9003960024 1 内六角锥形螺塞DIN906-M24X1.
20 WG9003960030 1 内六角锥形螺塞DIN906-M30X1.
22 Q1211650TF2S 2 双头螺柱
23 Q1211695TF2S 2 双头螺柱
AC26后桥驱动装置(i=8.51,XSΦ180)
AC26后桥驱动装置(i=8.51,XSΦ180)
序号 图号 单车用量 规格 名称 备注
1 AZ9970320231 1 后桥中段(i=10.47,XSΦ180)
2 AZ9970320261 1 后桥主减壳总成
3 AZ9970320262 1 后桥主减壳
4 WG9970320012 1 轴承盖
6 WG9970320013 1 轴承盖
8 Q5210820 4 园柱销
9 Q40520 4 重型弹簧垫圈
10 Q151B20130TF2 4 六角头螺栓
11 AZ9970320080 1 轮间差速器壳总成
12 AZ9970320081 1 带法兰的差速器半壳
13 AZ9970320022 1 差速器半壳
14 AZ9970320150 1 十字轴
15 WG9970320151 2 半轴齿轮
17 WG9970320152 4 行星齿轮
19 WG9970320153 4 行星齿轮垫片
21 WG9970320154 2 调整垫片
23 WG9970320155 2 调整垫片
25 WG9970320156 2 调整垫片
27 WG9970320157 2 调整垫片
29 WG9970320158 2 调整垫片
31 AZ9970320263 1 后桥锥齿轮付总成(35/16)
32 AZ9970320264 1 后桥主动锥齿轮(齿数16)
33 AZ9970320265 1 后桥被动锥齿轮(齿数35)
34 WG9970320214 1 止推螺栓
36 Q341B22 1 1型六角螺母
37 AZ9970320023 16 六角法兰面承面带齿螺栓
38 AZ9970320024 12 六角头螺栓
39 Q40316 12 弹簧垫圈
40 WG9970032024 1 圆锥滚子轴承32024
42 WG997007819E 1 圆锥滚子轴承7819E
44 WG9970320015 1 调整螺母
46 WG9970320016 1 调整螺母
48 WG9981320043 2 锁片
50 Q150B0812 2 六角头螺栓
51 WG9970320073 1 拨叉
53 WG9981320074 1 拨叉轴
55 Q2821030 1 开槽平端紧定螺钉
56 Q350B10 1 六角薄螺母
57 WG9981320075 1 弹簧
59 WG9981320076 1 气缸总成
61 WG9981320080 1 衬垫
63 Q150B0870 3 六角头螺栓
64 WG9970320031 1 调整垫片
66 WG9970320032 1 调整垫片
68 WG9970320033 1 调整垫片
70 WG9970320034 1 调整垫片
72 WG9970320035 1 后桥轴承座
74 Q40314 10 弹簧垫圈
75 Q151B1445TF2 10 六角头螺栓
76 WG9970NU2212 1 导向轴承NU2212EM
78 WG9970031316 1 圆锥滚子轴承31316
80 WG9970031318 1 圆锥滚子轴承31318
82 WG9970320038 1 隔套
84 WG9970320039 1 调整垫片
86 WG9970320040 1 调整垫片
88 WG9970320041 1 调整垫片
90 WG9970320042 1 调整垫片
92 WG9970320043 1 调整垫片
94 WG9970320044 1 调整垫片
96 WG9970320045 1 调整垫片
98 WG9970320046 1 调整垫片
100 WG9970320047 1 调整垫片
102 WG9970320048 1 调整垫片
104 WG9970320049 1 调整垫片
106 WG9970320050 1 调整垫片
108 WG9970320051 1 调整垫片
110 WG9970320052 1 调整垫片
112 WG9970320053 1 调整垫片
114 WG9970320054 1 调整垫片
116 WG9970320055 1 调整垫片
118 WG9970320056 1 调整垫片
120 WG9970320057 1 调整垫片
122 WG9970320058 1 调整垫片
124 WG9970320036 1 组合油封总成
126 AZ9970320180 1 后桥输入法兰总成(XSφ180)
127 AZ9970320181 1 后桥输入法兰(XSφ180)
128 AZ9970320182 1 防尘罩
129 WG9970320116 1 锁紧螺母
131 WG9970320072 1 滑动啮合套
133 AZ9970320018 10 六角法兰面承面带齿螺栓
134 AZ9970320019 2 六角法兰面承面带齿螺栓
135 Q341B16T13F2 4 1型六角螺母-细牙
136 Q40316 4 弹簧垫圈
137 WG2297Y4835 1 铭牌
139 190003904529 2 标牌铆钉--铆钉GB827-86-2.5*6
AC26后桥轮毂及制动器
AC26后桥轮毂及制动器
序号 图号 单车用量 规格 名称 备注
1 AZ9970340010 2 后轮毂总成
2 WG9970340009 1 后轮毂
4 WG9970340008 12 车轮螺栓
6 WG9970410060 24 车轮螺母
8 AZ9003077200 4 O形圈70032500 GB3452.1
9 WG9970340028 2 挡油罩
11 WG9970340029 2 密封垫圈
13 Q150B0816 24 六角头螺栓
14 Q40308 24 弹簧垫圈
15 AZ9970340017 2 隔圈总成
16 WG9970340018 1 隔圈
18 WG9970340019 1 挡油盘
20 AZ9970340094 1 传感器支架
21 Q40306 2 弹簧垫圈
22 Q150B0625 2 六角头螺栓
23 WG9970340113 2 轮毂油封
25 WG9970032226 4 圆锥滚子轴承32226
27 WG9981340003 2 圆柱头内六角螺塞总成M45X1.5
30 WG9970340001 2 端盖总成
32 WG9981340006 2 圆柱头内六角螺塞总成M24X1.5
35 WG9970340065 2 端盖纸垫
37 AZ9981340066 28 六角法兰面承面带齿螺栓
38 AZ9970340070 2 行星架总成
39 AZ9970340068 1 行星架
40 AZ9970340069 1 轮边减速器壳
41 Q2541030 8 十字槽沉头螺钉
42 AZ9970340067 10 六角法兰面承面带齿螺栓
43 WG9970340091 2 行星架挡油盘
45 WG9970340052 10 行星轮
47 WG9970340053 20 行星轮垫片
49 WG9970340098 540 滚针
51 WG9970340057 10 中间垫片
53 WG9970340054 10 行星轮轴
55 WG9970340051 2 内齿圈
57 AZ9970340022 2 轴用挡圈
58 AZ9970340020 2 齿圈支架总成
59 WG9970340021 1 齿圈支架
61 AZ9970340092 1 齿圈座环
62 WG9970340093 2 止推垫环
64 Q40895 2 圆螺母止动垫圈
65 WG9970340115 2 半轴油封
67 WG9970340071 2 太阳轮
69 WG9970340072 4 太阳轮垫圈
71 AZ9970340023 1 半轴(左)
72 AZ9970340024 1 半轴(右)
73 Q43152 2 轴用弹性挡圈
74 Q43755 2 轴用钢丝挡圈
75 Q430135 2 孔用弹性挡圈
76 WG9970340081 2 后制动鼓
78 WG9970340082 2 制动器防尘罩
80 Q150B0816 12 六角头螺栓
81 Q40308 12 弹簧垫圈
82 WG880340037 4 密封圈
84 AZ9970340083 4 密封圈
85 WG9970340062 2 制动底板
87 AZ9970340012 2 ABS传感器输出保护套
88 AZ9970342070 4 制动蹄带衬片总成
89 WG9970342061 1 制动蹄
91 WG9970342068 1 制动蹄摩擦片(凸轮侧)
93 WG9970342069 1 制动蹄摩擦片(支销侧)
95 WG9231340068 32 铆钉
97 WG9970340096 4 制动蹄支销
99 Q170B0825 4 六角头头部带孔螺栓
100 AZ9970340025 2 钢丝
101 WG9970440004 4 滚轮
103 WG9970440005 4 滚轮轴
105 AZ9970440010 4 挡片
106 Q43120 4 轴用弹性挡圈
107 WG9970441006 2 回位弹簧
109 WG880440032 4 回位弹簧销
111 WG9970340026 1 制动凸轮轴(左)
113 WG9970340027 1 制动凸轮轴(右)
115 AZ9970340030 4 附加垫片
116 AZ9970340085 2 间隙调节臂总成
117 WG9970340116 2 复合衬套
119 Q43148 2 轴用弹性挡圈
120 AZ9970340031 2 挡圈
121 WG80 320028 1 调整垫圈
123 WG80 320029 1 调整垫圈
125 WG80 320030 1 调整垫圈
129 190003933116 2 轴用弹簧档圈
130 Q151B2045TF2 34 六角头螺栓
131 Q40320 34 弹簧垫圈
132 WG9970340087 1 后桥气室支架(左)
134 WG9970340088 1 后桥气室支架(右)
136 WG9970340117 2 复合衬套
138 WG9970340101 1 调整垫片(厚0.1)
140 WG9970340102 1 调整垫片(厚0.15)
142 WG9970340103 1 调整垫片(厚0.4)
144 WG9970340104 1 调整垫片(厚1.0)
146 Q150B1650TF2 8 六角头螺栓
147 Q40316 8 弹簧垫
AC26中桥壳(2520)
序号 图号 单车用量 规格 名称 备注
1 AZ9970330066 1 AC26中桥壳总成(2520)
11 Q5211030 1 园柱销
12 WG9231330105 1 通气塞
14 WG9231330106 1 橡胶软管
16 WG9003960024 1 内六角锥形螺塞DIN906-M24X1.
18 WG9003960030 1 内六角锥形螺塞DIN906-M30X1.
20 Q1211650TF2S 2 双头螺柱
21 Q1211695TF2S 2 双头螺柱
AC26中桥驱动装置(i=10.47,xsφ180)
AC26中桥驱动装置(i=10.47,xsφ180)
序号 图号 单车用量 规格 名称 备注
1 AZ9970320221 1 中桥中段(i=10.47,xsφ180)
2 AZ9970320010 1 中桥主减壳总成
3 AZ9970320011 1 中桥主减壳
4 WG9970320012 1 轴承盖
6 WG9970320013 1 轴承盖
8 Q5210820 4 园柱销
9 Q40520 4 重型弹簧垫圈
10 Q151B20130TF2 4 六角头螺栓
11 AZ9970320020 1 轮间差速器壳总成
12 AZ9970320021 1 带法兰的差速器半壳
13 AZ9970320022 1 差速器半壳
14 AZ9970320150 1 十字轴
15 WG9970320151 2 半轴齿轮
17 WG9970320152 4 行星齿轮
19 WG9970320153 4 行星齿轮垫片
21 WG9970320154 2 调整垫片
23 WG9970320155 2 调整垫片
25 WG9970320156 2 调整垫片
27 WG9970320157 2 调整垫片
29 WG9970320158 2 调整垫片
31 AZ9970320001 1 中桥锥齿轮付总成(35/13)
32 AZ9970320005 1 中桥主动锥齿轮(齿数13)
33 AZ9970320006 1 中桥被动锥齿轮(齿数35)
34 WG9970320114 1 止推螺栓
36 Q341B22 1 1型六角螺母
37 AZ9970320023 16 六角法兰面承面带齿螺栓
38 AZ9970320024 12 六角头螺栓
39 Q40316 12 弹簧垫圈
40 WG9970032024 1 圆锥滚子轴承32024
42 WG997007819E 1 圆锥滚子轴承7819E
44 WG9970320015 1 调整螺母
46 WG9970320016 1 调整螺母
48 WG9981320043 2 锁片
50 Q150B0812 2 六角头螺栓
51 WG9970320073 1 拨叉
53 WG9981320074 2 拨叉轴
55 Q2821030 2 开槽平端紧定螺钉
56 Q350B10 2 六角薄螺母
57 WG9981320075 2 弹簧
59 WG9981320076 2 气缸总成
61 WG9981320080 2 衬垫
63 Q150B0870 6 六角头螺栓
64 WG9970320026 1 调整垫片
66 WG9970320027 1 调整垫片
68 WG9970320028 1 调整垫片
70 WG9970320029 1 调整垫片
72 WG9970320025 1 中桥轴承座
74 Q151C1240TF2 9 六角头螺栓10.9级
75 Q40312 9 弹簧垫圈
76 WG9970NU2212 1 导向轴承NU2212EM
78 WG9970031316 1 圆锥滚子轴承31316
80 WG9970031318 1 圆锥滚子轴承31318
82 WG9970320038 1 隔套
84 WG9970320039 1 调整垫片
86 WG9970320040 1 调整垫片
88 WG9970320041 1 调整垫片
90 WG9970320042 1 调整垫片
92 WG9970320043 1 调整垫片
94 WG9970320044 1 调整垫片
96 WG9970320045 1 调整垫片
98 WG9970320046 1 调整垫片
100 WG9970320047 1 调整垫片
102 WG9970320048 1 调整垫片
104 WG9970320049 1 调整垫片
106 WG9970320050 1 调整垫片
108 WG9970320051 1 调整垫片
110 WG9970320052 1 调整垫片
112 WG9970320053 1 调整垫片
114 WG9970320054 1 调整垫片
116 WG9970320055 1 调整垫片
118 WG9970320056 1 调整垫片
120 WG9970320057 1 调整垫片
122 WG9970320058 1 调整垫片
124 WG9970320117 1 从动圆柱齿轮
126 WG9970320116 2 锁紧螺母
128 AZ9970320101 1 过桥箱盖
129 WG9003960030 1 内六角锥形螺塞DIN906-M30X1.
131 WG9231330015 1 磁性螺塞总成
133 WG9970320201 1 油管总成
135 WG9970320204 1 空心螺栓
137 Q72327 2 密封垫圈
138 Q68110 1 一端固定式单管夹片
139 Q150B0610 1 六角头螺拴
140 WG9970320207 1 滤网总成
142 WG9970320211 1 螺纹接头总成
144 WG9970320102 1 油泵总成
146 Q150B0840TF2 6 六角头螺栓
147 Q40308 6 弹簧垫圈
148 190003330183 1 钢球--10.0000 G200 b GB308
149 WG9970320215 1 弹簧
151 Q72312 1 密封垫圈
152 Q617B12 1 六角头螺塞
153 Q151C1240TF2 20 六角头螺栓10.9级
154 Q40312 20 弹簧垫圈
155 Q5211230 2 圆柱销
156 AZ9970320113 1 输入轴总成
157 AZ9970320115 1 输入轴
158 190003330183 1 钢球--10.0000 G200 b GB308
159 WG9970030615 1 圆锥滚子轴承30615
161 WG9970320125 1 隔圈
163 WG9970320122 1 调整螺母
165 AZ9003077300 1 O形圈26513600 GB3452.1
166 WG9970320123 1 轴密封圈
168 WG9970320124 1 轴密封圈
170 AZ9970320111 1 中桥输入法兰(XSφ180)
171 WG9970320126 1 滑动啮合套
173 WG9970320127 1 拨叉
175 WG9970320128 1 推力滚针轴承AXK80105
177 WG9970320121 2 滚针轴承K75x81x30
179 AZ9970320120 1 主动圆柱齿轮总成
180 WG9970320118 1 主动圆柱齿轮
182 WG9970320119 1 隔圈
184 WG9970320130 1 轴间差速器壳总成
186 Q151C1270TF2 12 六角头螺栓
187 WG9970320134 1 轴间十字轴总成
189 WG9970320137 4 行星齿轮
191 WG9970320153 4 行星齿轮垫片
193 WG9970320136 4 衬套
195 WG9970320135 4 衬套挡圈
197 Q43775 1 轴用钢丝挡圈
198 WG9970320139 1 后半轴齿轮
201 WG9970320140 1 滚针轴承K50x60x40
203 WG9970320141 1 挡圈
205 WG9970033016 1 圆锥滚子轴承33016
207 WG9970320147 1 贯通轴
209 WG9231326212 1 双列圆锥滚子轴承
211 WG9981320148 1 锁紧垫片
213 WG9981320149 2 锁紧螺母
215 WG9981320161 1 轴密封圈
217 WG9981320162 1 轴密封圈
219 WG9981320163 1 调整螺母
221 WG9970320072 1 滑动啮合套
223 AZ9970320018 9 六角法兰面承面带齿螺栓
224 AZ9970320019 2 六角法兰面承面带齿螺栓
225 Q151B1650TF2 1 六角头螺栓
226 Q341B16T13F2 4 1型六角螺母-细牙
227 Q40316 5 弹簧垫圈
228 WG2297Y4835 1 铭牌
230 190003904529 2 标牌铆钉--铆钉GB827-86-2.5*6
231 WG9981320121 2 锁片
233 Q150B0612 4 六角头螺拴
AC26中桥轮毂及制动器
AC26中桥轮毂及制动器
序号 图号 单车用量 规格 名称 备注
1 AZ9970340010 2 后轮毂总成
2 WG9970340009 1 后轮毂
4 WG9970340008 12 车轮螺栓
6 WG9970410060 24 车轮螺母
150B0816 24 六角头螺栓
14 Q40308 24 弹簧垫圈
15 AZ9970340017 2 隔圈总成
16 WG9970340018 1 隔圈
18 WG9970340019 1 挡油盘
20 AZ9970340094 1 传感器支架
21 Q40306 2 弹簧垫圈
22 Q150B0625 2 六角头螺栓
23 WG9970340113 2 轮毂油封
25 WG9970032226 4 圆锥滚子轴承32226
27 WG9981340003 2 圆柱头内六角螺塞总成M45X1.5
28 WG9981340003/1 1 圆柱头内六角螺塞总成M45X1.5(绵
30 WG9970340001 2 端盖总成
32 WG9981340006 2 圆柱头内六角螺塞总成M24X1.5
35 WG9970340065 2 端盖纸垫
37 AZ9981340066 28 六角法兰面承面带齿螺栓
38 AZ9970340070 2 行星架总成
39 AZ9970340068 1 行星架
40 AZ9970340069 1 轮边减速器壳
41 Q2541030 8 十字槽沉头螺钉
42 AZ9970340067 10 六角法兰面承面带齿螺栓
43 WG9970340091 2 行星架挡油盘
45 WG9970340052 10 行星轮
47 WG9970340053 20 行星轮垫片
49 WG9970340098 540 滚针
51 WG9970340057 10 中间垫片
53 WG9970340054 10 行星轮轴
55 WG9970340051 2 内齿圈
57 AZ9970340022 2 轴用挡圈
58 AZ9970340020 2 齿圈支架总成
59 WG9970340021 1 齿圈支架
61 AZ9970340092 1 齿圈座环
62 WG9970340093 2 止推垫环
64 Q40895 2 圆螺母止动垫圈
65 WG9970340115 2 半轴油封
67 WG9970340071 2 太阳轮
69 WG9970340072 4 太阳轮垫圈
71 AZ9970340023 1 半轴(左)
72 AZ9970340024 1 半轴(右)
73 Q43152 2 轴用弹性挡圈
74 Q43755 2 轴用钢丝挡圈
75 Q430135 2 孔用弹性挡圈
76 WG9970340081 2 后制动鼓
78 WG9970340082 2 制动器防尘罩
80 Q150B0816 12 六角头螺栓
81 Q40308 12 弹簧垫圈
82 WG880340037 4 密封圈
84 AZ9970340083 4 密封圈
85 WG9970340062 2 制动底板
87 AZ9970340012 2 ABS传感器输出保护套
88 AZ9970342070 4 制动蹄带衬片总成
89 WG9970342061 1 制动蹄
91 WG9970342068 1 制动蹄摩擦片(凸轮侧)
93 WG9970342069 1 制动蹄摩擦片(支销侧)
95 WG9231340068 32 铆钉
97 WG9970340096 4 制动蹄支销
99 Q170B0825 4 六角头头部带孔螺栓
100 AZ9970340025 2 钢丝
101 WG9970440004 4 滚轮
103 WG9970440005 4 滚轮轴
105 AZ9970440010 4 挡片
106 Q43120 4 轴用弹性挡圈
107 WG9970441006 2 回位弹簧
109 WG880440032 4 回位弹簧销
111 WG9970340036 1 制动凸轮轴(左)
113 WG9970340037 1 制动凸轮轴(右)
115 AZ9970340030 4 附加垫片
116 AZ99703, 40085 2 间隙调节臂总成
117 WG9970340116 2 复合衬套
119 Q43148 2 轴用弹性挡圈
120 AZ9970340031 2 挡圈
121 WG80 320028 1 调整垫圈
123 WG80 320029 1 调整垫圈
125 WG80 320030 1 调整垫圈
127 WG80 320046 1 调整垫圈
129 190003933116 2 轴用弹簧档圈
130 Q151B2045TF2 34 六角头螺栓
131 Q40320 34 弹簧垫圈
132 WG9970340089 1 中桥气室支架(左)
134 WG9970340090 1 中桥气室支架(右)
136 WG9970340117 2 复合衬套
138 WG9970340106 1 调整垫片(厚0.1)
140 WG9970340107 1 调整垫片(厚0.15)
142 WG9970340108 1 调整垫片(厚0.4)
144 WG9970340109 1 调整垫片(厚1.0)
146 Q150B1650TF2 8 六角头螺栓
147 Q40316 8 弹簧垫圈
AC26后桥壳(2520)
AC26后桥壳(2520)
序号 图号 单车用量 规格 名称 备注
1 AZ9970330065 1 AC26后桥壳总成(2520)
13 Q5211030 1 园柱销
14 WG9231330105 1 通气塞
16 WG9231330106 1 橡胶软管
18 WG9003960024 1 内六角锥形螺塞DIN906-M24X1.
20 WG9003960030 1 内六角锥形螺塞DIN906-M30X1.
22 Q1211650TF2S 2 双头螺柱
23 Q1211695TF2S 2 双头螺柱
AC26后桥驱动装置(i=10.47,XSΦ180) AC26后桥驱动装置(i=10.47,XSΦ180)
序号 图号 单车用量 规格 名称 备注
1 AZ9970320231 1 后桥中段(i=10.47,XSΦ180)
2 AZ9970320170 1 后桥主减壳总成
3 AZ9970320171 1 后桥主减壳
4 WG9970320012 1 轴承盖
6 WG9970320013 1 轴承盖
8 Q5210820 4 园柱销
9 Q40520 4 重型弹簧垫圈
10 Q151B20130TF2 4 六角头螺栓
11 AZ9970320020 1 轮间差速器壳总成
12 AZ9970320021 1 带法兰的差速器半壳
13 AZ9970320022 1 差速器半壳 1 十字轴
15 WG9970320151 2 半轴齿轮
17 WG9970320152 4 行星齿轮
19 WG9970320153 4 行星齿轮垫片
21 WG9970320154 2 调整垫片
23 WG9970320155 2 调整垫片
25 WG9970320156 2 调整垫片
27 WG9970320157 2 调整垫片
29 WG9970320158 2 调整垫片
31 AZ9970320002 1 后桥锥齿轮付总成(35/13)
32 AZ9970320007 1 后桥主动锥齿轮(齿数13)
33 AZ9970320002 1 后桥被动锥齿轮(齿数35)
34 WG9970320214 1 止推螺栓
36 Q341B22 1 1型六角螺母
37 AZ9970320023 16 六角法兰面承面带齿螺栓
38 AZ9970320024 12 六角头螺栓
39 Q40316 12 弹簧垫圈
40 WG9970032024 1 圆锥滚子轴承32024
42 WG997007819E 1 圆锥滚子轴承7819E
44 WG9970320015 1 调整螺母
46 WG9970320016 1 调整螺母
48 WG9981320043 2 锁片
50 Q150B0812 2 六角头螺栓
51 WG9970320073 1 拨叉
53 WG9981320074 1 拨叉轴
55 Q2821030 1 开槽平端紧定螺钉
56 Q350B10 1 六角薄螺母
57 WG9981320075 1 弹簧
59 WG9981320076 1 气缸总成
61 WG9981320080 1 衬垫
63 Q150B0870 3 六角头螺栓
64 WG9970320031 1 调整垫片
66 WG9970320032 1 调整垫片
68 WG9970320033 1 调整垫片
70 WG9970320034 1 调整垫片
72 WG9970320035 1 后桥轴承座
74 Q40314 10 弹簧垫圈
75 Q151B1445TF2 10 六角头螺栓
76 WG9970NU2212 1 导向轴承NU2212EM
78 WG9970031316 1 圆锥滚子轴承31316
80 WG9970031318 1 圆锥滚子轴承31318
82 WG9970320038 1 隔套
84 WG9970320039 1 调整垫片
86 WG9970320040 1 调整垫片
88 WG9970320041 1 调整垫片
90 WG9970320042 1 调整垫片
92 WG9970320043 1 调整垫片
94 WG9970320044 1 调整垫片
96 WG9970320045 1 调整垫片
98 WG9970320046 1 调整垫片
100 WG9970320047 1 调整垫片
102 WG9970320048 1 调整垫片
104 WG9970320049 1 调整垫片
106 WG9970320050 1 调整垫片
108 WG9970320051 1 调整垫片
110 WG9970320052 1 调整垫片
112 WG9970320053 1 调整垫片
114 WG9970320054 1 调整垫片
116 WG9970320055 1 调整垫片
118 WG9970320056 1 调整垫片
120 WG9970320057 1 调整垫片
122 WG9970320058 1 调整垫片
124 WG9970320036 1 组合油封总成
126 AZ9970320180 1 后桥输入法兰总成(XSφ180)
127 AZ9970320181 1 后桥输入法兰(XSφ180)
128 AZ9970320182 1 防尘罩
129 WG9970320116 1 锁紧螺母
131 WG9970320072 1 滑动啮合套
133 AZ9970320018 10 六角法兰面承面带齿螺栓
134 AZ9970320019 2 六角法兰面承面带齿螺栓
135 Q341B16T13F2 4 1型六角螺母-细牙
136 Q40316 4 弹簧垫圈
137 WG2297Y4835 1 铭牌
139 190003904529 2 标牌铆钉--铆钉GB827-86-2.5*6
AC26后桥轮毂及制动器 AC26后桥轮毂及制动器
序号 图号 单车用量 规格 名称 备注
1 AZ9970340010 2 后轮毂总成
2 WG9970340009 1 后轮毂
4 WG9970340008 12 车轮螺栓
6 WG9970410060 24 车轮螺母
8 AZ9003077200 4 O形圈70032500 GB3452.1
9 WG9970340028 2 挡油罩
11 WG9970340029 2 密封垫圈
13 Q150B0816 24 六角头螺栓
14 Q40308 24 弹簧垫圈
15 AZ9970340017 2 隔圈总成
16 WG9970340018 1 隔圈
18 WG9970340019 1 挡油盘
20 AZ9970340094 1 传感器支架
21 Q40306 2 弹簧垫圈
22 Q150B0625 2 六角头螺栓
23 WG9970340113 2 轮毂油封
25 WG9970032226 4 圆锥滚子轴承32226
27 WG9981340003 2 圆柱头内六角螺塞总成M45X1.5
30 WG9970340001 2 端盖总成
32 WG9981340006 2 圆柱头内六角螺塞总成M24X1.5
35 WG9970340065 2 端盖纸垫
37 AZ9981340066 28 六角法兰面承面带齿螺栓
38 AZ9970340070 2 行星架总成
39 AZ9970340068 1 行星架
40 AZ9970340069 1 轮边减速器壳
41 Q2541030 8 十字槽沉头螺钉
42 AZ9970340067 10 六角法兰面承面带齿螺栓
43 WG9970340091 2 行星架挡油盘
45 WG9970340052 10 行星轮
47 WG9970340053 20 行星轮垫片
49 WG9970340098 540 滚针
51 WG9970340057 10 中间垫片
53 WG9970340054 10 行星轮轴
55 WG9970340051 2 内齿圈
57 AZ9970340022 2 轴用挡圈
58 AZ9970340020 2 齿圈支架总成
59 WG9970340021 1 齿圈支架
61 AZ9970340092 1 齿圈座环
62 WG9970340093 2 止推垫环
64 Q40895 2 圆螺母止动垫圈
65 WG9970340115 2 半轴油封
67 WG9970340071 2 太阳轮
69 WG9970340072 4 太阳轮垫圈
71 AZ9970340023 1 半轴(左)
72 AZ9970340024 1 半轴(右)
73 Q43152 2 轴用弹性挡圈
74 Q43755 2 轴用钢丝挡圈
75 Q430135 2 孔用弹性挡圈
76 WG9970340081 2 后制动鼓
78 WG9970340082 2 制动器防尘罩
80 Q150B0816 12 六角头螺栓
81 Q40308 12 弹簧垫圈
82 WG880340037 4 密封圈
84 AZ9970340083 4 密封圈
85 WG9970340062 2 制动底板
87 AZ9970340012 2 ABS传感器输出保护套
88 AZ9970342070 4 制动蹄带衬片总成
89 WG9970342061 1 制动蹄
91 WG9970342068 1 制动蹄摩擦片(凸轮侧)
93 WG9970342069 1 制动蹄摩擦片(支销侧)
95 WG9231340068 32 铆钉
97 WG9970340096 4 制动蹄支销
99 Q170B0825 4 六角头头部带孔螺栓
100 AZ9970340025 2 钢丝
101 WG9970440004 4 滚轮
103 WG9970440005 4 滚轮轴
105 AZ9970440010 4 挡片
106 Q43120 4 轴用弹性挡圈
107 WG9970441006 2 回位弹簧
109 WG880440032 4 回位弹簧销
111 WG9970340026 1 制动凸轮轴(左)
113 WG9970340027 1 制动凸轮轴(右)
115 AZ9970340030 4 附加垫片
116 AZ9970340085 2 间隙调节臂总成
117 WG9970340116 2 复合衬套
119 Q43148 2 轴用弹性挡圈
120 AZ9970340031 2 挡圈
121 WG80 320028 1 调整垫圈
123 WG80 320029 1 调整垫圈
125 WG80 320030 1 调整垫圈
129 190003933116 2 轴用弹簧档圈
130 Q151B2045TF2 34 六角头螺栓
131 Q40320 34 弹簧垫圈
132 WG9970340087 1 后桥气室支架(左)
134 WG9970340088 1 后桥气室支架(右)
136 WG9970340117 2 复合衬套
138 WG9970340101 1 调整垫片(厚0.1)
140 WG9970340102 1 调整垫片(厚0.15)
142 WG9970340103 1 调整垫片(厚0.4)
144 WG9970340104 1 调整垫片(厚1.0)
146 Q150B1650TF2 8 六角头螺栓
147 Q40316 8 弹簧垫圈
TZ56077000015螺环(B2500064)15.231中国重汽集团有限公司
TZ56077000016贯通轴(C2500066A-D)581.942中国重汽集团有限公司
TZ56077000017螺环总成(B2500060B)65.031中国重汽集团有限公司
TZ56077000021中桥主减速器(C2502AJZ1-D)11711.311中国重汽集团有限公司
TZ56077000022制动器及制动鼓总成(C3504JZ1)5798.251中国重汽集团有限公司
TZ56077000027盖(2504087JZ1)7.741中国重汽集团有限公司
TZ56077000030O型密封圈Φ45X4.6(GB1235-76)0.7110中国重汽集团有限公司
TZ56077000044轴间差速器壳盖(B2502051-D)358.281中国重汽集团有限公司
TZ56077000045主动锥齿轮支撑壳(B2502021D)860.421中国重汽集团有限公司
TZ56077000049中间套(B2502040D)13.601中国重汽集团有限公司
TZ56077000050驱动后桥总成（10.24，XS180,2204）33394.111中国重汽集团有限公司
TZ56077000053右半轴(C2400032JZ1)255.411中国重汽集团有限公司
TZ56077000054带槽螺母(A2305033)12.8910中国重汽集团有限公司
TZ56077000055锁片(A2305032)4.8010中国重汽集团有限公司
TZ56077000056胀套(C2305036)16.291中国重汽集团有限公司
TZ56077000057支承环(C2400035B)53.891中国重汽集团有限公司
TZ56077000061上推力支座(2400024JZ1)222.601中国重汽集团有限公司
TZ56077000062螺栓M20X1.5X45-10.9-EP.ZN (GB/T5786-2000)2.2310中国重汽集团有限公司
TZ56077000065后桥壳(C2401JZ1)6326.641中国重汽集团有限公司
TZ56077000067螺塞(A2300129)3.8610中国重汽集团有限公司
TZ56077000068左半轴(C2400031JZ1)255.411中国重汽集团有限公司
TZ56077000072轮边减速器总成(C2406D)6464.891中国重汽集团有限公司
TZ56077000076后桥主减速器(C24GJZ1)6214.171中国重汽集团有限公司
