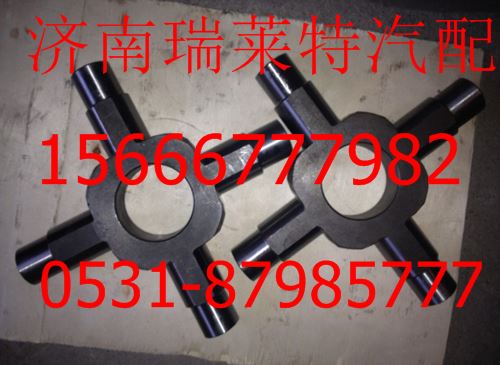

重汽豪沃70矿十字轴AZ9970320150

一、配置要求：
火红，371马力国二发动机，HW19710，AC26桥速比10.47，1400-25（36层级，工程花纹），70矿车。
二、明细表：ZH5A07.S00J4600
三、其他要求：
1、改进型换挡手柄、操纵杆及防尘罩。
2、电子式气压传感器及改进后的驾驶室线束、起动机线束、底盘线束。
四、专用件明细：
序号 图号 名称 单车用量 责任单位
1 WG9727710002 电子式气压传感器 2 供应
2 WG9925240020 变速器换挡手柄及挡位标牌总成(10挡) 1 供应
3 AZ9700240077 防尘罩 1 橡胶厂
4 AZ9700240078 变速器操纵杆 1 底零厂
5 AZ9770772101 国Ⅱ70矿车驾驶室电线束 1 内饰件厂
6 AZ9770772111 国Ⅱ70矿车底盘电线束(HW箱) 1 内饰件厂
7 AZ9721778262 起动机电线束(旧箱/1240) 1 内饰件厂
六、总明细
序号 父图号 图号 产品名称 数量 走向一 走向二
1 AC 6158376201 WG2600010919 机油加油管 1 供应 装配总装
2 AC 6158376201 WG2600010489 加油管盖总成 1 供应 装配总装
3 AC 6158376201 WG1500010079 带纤维夹层的橡胶软管 1 供应 装配总装
4 AC 6158376201 190003989306 软管卡箍 2 供应 装配总装
5 AC 6158376201 Q150B0820 六角头螺栓 1 供应 装配总装
6 AC 6158376201 Q40308 弹簧垫圈 2 供应 装配总装
7 AC 6158376201 Q40208 大垫圈 1 供应 装配总装
8 AC 6158376201 Q150B0816 六角头螺栓 1 供应 装配总装
9 AC 91231300101 WG1500139001 制冷压缩机（多楔带） 1 供应 装配总装
10 AC 91231300101 WG581C 160018 轴套 2 供应 装配总装
11 AC 91231300101 WG9125130021 衬套 1 供应 装配总装
12 AC 91231300101 Q150B1025 六角头螺栓 2 供应 装配总装
13 AC 91231300101 Q40310 弹簧垫圈 2 供应 装配总装
14 AC 91231300101 Q40110 平垫圈 1 供应 装配总装
15 AC 91231300101 WG1500130027 间隔块 1 供应 装配总装
16 AC 91231300101 Q150B0825 六角头螺栓 2 供应 装配总装
17 AC 91231300101 Q40008 小垫圈 2 供应 装配总装
18 AC 91231300101 Q40308 弹簧垫圈 2 供应 装配总装
19 AC 91231300101 WG1500130017 多楔带 1 供应 装配总装
20 AC 91231300101 WG1500090026 拉紧螺栓 1 供应 装配总装
21 AC 91231300101 Q150B10100 六角头螺栓 1 供应 装配总装
22 AC 91231300101 Q33210 2型全金属六角锁紧螺母 1 供应 装配总装
23 AC 91231300101 190012630006 I型六角螺母 2 供应 装配总装
24 AC 91231300101 Q40114 平垫圈 2 供应 装配总装
25 AC 91231300101 Q40314 弹簧垫圈 1 供应 装配总装
26 AC 9917650103 WG9100760001 蓄电池（68025D） 2 供应 装配总装
27 AC16500.00301 AZ1651900001 驾驶室总装配 1 济汽分装 装配总装
28 AC16510.00301 AZ1651100001 70矿用车驾驶室本体(带车门)总成 1 东车分装 济汽分装
29 AC16510.00301 AZ1651183050 右侧平台焊接总成 1 东车分装 装配总装
30 AC16511.00301 AZ1651113001 面罩焊接总成 1 东车加工 济汽分装
31 AC16511.00301 AZ1651113015 铰链板 2 东车加工 济汽分装
32 AC16511.00301 Q150B0816F31 六角头螺栓 8 供应 济汽分装
33 AC16511.00301 Q40208F31 大垫圈 8 供应 济汽分装
34 AC16511.00301 WG1642110016 铰链座 2 供应 济汽分装
35 AC16511.00301 WG1642930003 堵盖 4 供应 济汽分装
36 AC16511.00301 Q218B0860 内六角园柱头螺钉 4 供应 济汽分装
37 AC16511.00301 Q40008 小垫圈 4 供应 济汽分装
38 AC16511.00301 AZ1642110017 铰链销1623877 2 济零加工 济汽分装
39 AC16511.00301 WG1651113020 气弹簧 2 供应 济汽分装
40 AC16511.00301 WG9100360134 隔环 4 供应 济汽分装
41 AC16511.00301 Q5002014 开口销 2 供应 济汽分装
42 AC16511.00301 WG1651113030 面罩锁总成 1 供应 济汽分装
43 AC16511.00301 Q150B0616F31 六角头螺栓 4 供应 济汽分装
44 AC16511.00301 Q340B06F31 Ⅰ型六角螺母 4 供应 济汽分装
45 AC16511.00301 Q40306F31 弹簧垫圈 4 供应 济汽分装
46 AC16511.00301 Q40006F31 小垫圈 4 供应 济汽分装
47 AC16511.00301 Q40206F31 大垫圈 4 供应 济汽分装
48 AC16511.00301 Q40216F31 大垫圈 1 供应 济汽分装
49 AC16511.00301 WG1651113032 面罩锁拉丝总成 1 供应 济汽分装
50 AC16511.00301 AZ1642860007 过板护圈 1 供应 济汽分装
51 AC16511.00301 WG1664110006 重汽公司图案商标（N07高地板驾驶室） 1 供应 济汽分装
52 AC16511.00301 WG1651113040 面罩密封条 2 供应 济汽分装
53 AC16511.00301 WG1642110018 保护条 2 供应 济汽分装
54 AC16511.00301 WG1664110071 车门铰链装饰板（左） 1 供应 济汽分装
55 AC16511.00301 Q2714213F31 十字槽盘头自攻螺钉 3 供应 济汽分装
56 AC16511.00301 WG1651113051 铰链装饰板总成 1 供应 济汽分装
57 AC16511.00301 Q2714213F31 十字槽盘头自攻螺钉 1 供应 济汽分装
58 AC16511.00301 Q39739162F31 簧片螺母 1 供应 济汽分装
59 AC16511.00301 WG1664930006 塑料螺母座 3 供应 济汽分装
60 AC16511.00301 Q2714216F31 十字槽盘头自攻螺钉 2 供应 济汽分装
61 AC16511.00301 Q2714232F31 十字槽盘头自攻螺钉(F9) 1 供应 济汽分装
62 AC16511.00301 Q40205F31 大垫圈 2 供应 济汽分装
63 AC16516.00103 WG1651160012 前密封条 1 供应 济汽分装
64 AC16516.00103 WG1642160017 左下风道总成 1 供应 济汽分装
65 AC16516.00103 Q340B06 I型六角螺母 1 供应 济汽分装
66 AC16516.00103 Q40306 弹簧垫圈 1 供应 济汽分装
67 AC16516.00103 Q40206 大垫圈 1 供应 济汽分装
68 AC16516.00103 AZ1642160021 左下风道固定支架总成（5310045） 1 焊二分装 济汽分装
69 AC16516.00103 Q1460620 六角头螺栓、弹簧垫圈和平垫圈组合件 1 供应 济汽分装
70 AC16516.00103 AZ1642160011 左除霜风道总成（5310025） 1 内饰分装 济汽分装
71 AC16516.00103 Q2140620F31 十字槽盘头螺钉 1 供应 济汽分装
72 AC16516.00103 AZ1651162025 左前除霜风道总成 1 内饰分装 济汽分装
73 AC16516.00103 Q2140612 十字槽盘头螺钉 1 供应 济汽分装
74 AC16516.00103 Q40306 弹簧垫圈 1 供应 济汽分装
75 AC16516.00103 AZ1651162027 右前除霜风道总成 1 内饰分装 济汽分装
76 AC16516.00103 Q2140612 十字槽盘头螺钉 1 供应 济汽分装
77 AC16516.00103 Q40306 弹簧垫圈 1 供应 济汽分装
78 AC16516.00103 AZ1651162029 右端除霜风道总成 1 内饰分装 济汽分装
79 AC16516.00103 Q2714813 十字槽盘头自攻螺钉 2 供应 济汽分装
80 AC16516.00103 Q40205 大垫圈 2 供应 济汽分装
81 AC16516.00103 WG1642930009 卡簧螺母 2 供应 济汽分装
82 AC16516.00103 AZ1651162033 右风道总成 1 内饰分装 济汽分装
83 AC16516.00103 Q2714813 十字槽盘头自攻螺钉 1 供应 济汽分装
84 AC16516.00103 Q40205 大垫圈 1 供应 济汽分装
85 AC16516.00103 WG1642930009 卡簧螺母 1 供应 济汽分装
86 AC16516.00103 AZ1651160126 暖风机堵盖 1 内饰加工 济汽分装
87 AC16516.00103 Q2714816 十字槽盘头自攻螺钉 2 供应 济汽分装
88 AC16516.00103 Q1460620 六角头螺栓、弹簧垫圈和平垫圈组合件 2 供应 济汽分装
89 AC16516.00103 WG1642160031 左侧风道总成 1 供应 济汽分装
90 AC16516.00103 Q1460620 六角头螺栓、弹簧垫圈和平垫圈组合件 1 供应 济汽分装
91 AC16516.00103 WG1642160042 中后风道总成 1 供应 济汽分装
92 AC16516.00103 Q1460620 六角头螺栓、弹簧垫圈和平垫圈组合件 1 供应 济汽分装
93 AC16516.00103 AZ1642160060 仪表台横梁左支座总成（5310085） 1 焊二分装 济汽分装
94 AC16516.00103 Q1460825 六角头螺栓、弹簧垫圈和平垫圈组合件 2 供应 济汽分装
95 AC16516.00103 WG1651162164 仪表台横梁焊接总成 1 供应 济汽分装
96 AC16516.00103 Q1460825 六角头螺栓、弹簧垫圈和平垫圈组合件 7 供应 济汽分装
97 AC16516.00103 Q150B0825 六角头螺栓 2 供应 济汽分装
98 AC16516.00103 Q40308 弹簧垫圈 2 供应 济汽分装
99 AC16516.00103 Q40208 大垫圈 2 供应 济汽分装
100 AC16516.00103 AZ1642160109 横梁上部仪表台支架总成（5310205） 1 焊二分装 济汽分装
101 AC16516.00103 Q1460620 六角头螺栓、弹簧垫圈和平垫圈组合件 4 供应 济汽分装
102 AC16516.00103 WG1642160120 司机侧仪表台总成 1 供应 济汽分装
103 AC16516.00103 WG1642160124 水杯架前端盖 1 供应 济汽分装
104 AC16516.00103 WG1642160138 装饰条总成-中部 1 供应 济汽分装
105 AC16516.00103 AZ1642930620 十字槽盘头螺钉弹垫大垫圈组合件(参考Q2140620F31) 7 供应 济汽分装
106 AC16516.00103 Q2140516 十字槽盘头螺钉 1 供应 济汽分装
107 AC16516.00103 Q40105 平垫圈 1 供应 济汽分装
108 AC16516.00103 Q40305 弹簧垫圈 1 供应 济汽分装
109 AC16516.00103 WG1642930010 孔盖 1 供应 济汽分装
110 AC16516.00103 AZ1642930011 M6带橡胶垫的组合螺栓（5310290） 2 橡胶分装 济汽分装
111 AC16516.00103 WG1642160146 塑料销座 2 供应 济汽分装
112 AC16516.00103 Q2714216 十字槽盘头自攻螺钉 2 供应 济汽分装
113 AC16516.00103 WG1642160150 出风口总成 3 供应 济汽分装
114 AC16516.00103 AZ1642160181 地板支架总成(5310400) 2 车身(库) 济汽分装
115 AC16516.00103 AZ1642160251 转向柱右侧地板支架总成 1 车身(库) 济汽分装
116 AC16516.00103 Q1460620 六角头螺栓、弹簧垫圈和平垫圈组合件 10 供应 济汽分装
117 AC16516.00103 WG1642160183 仪表板盖板总成 1 供应 济汽分装
118 AC16516.00103 Q2714816 十字槽盘头自攻螺钉 4 供应 济汽分装
119 AC16516.00103 WG1642160186 手制动阀盖板总成 1 供应 济汽分装
120 AC16516.00103 Q2714816 十字槽盘头自攻螺钉 1 供应 济汽分装
121 AC16516.00103 AZ1642160188 手制动阀固定支架（5310456） 1 喷漆喷漆 济汽分装
122 AC16516.00103 Q2360620 十字槽盘头螺钉、弹簧垫圈和平垫圈组合件 2 供应 济汽分装
123 AC16516.00103 Q2714816 十字槽盘头自攻螺钉 3 供应 济汽分装
124 AC16516.00103 WG1642160190 开关面板总成 1 供应 济汽分装
125 AC16516.00103 Q2714816 十字槽盘头自攻螺钉 4 供应 济汽分装
126 AC16516.00103 WG1642160213 仪表台中上部盖板 1 供应 济汽分装
127 AC16516.00103 Q2714816 十字槽盘头自攻螺钉 6 供应 济汽分装
128 AC16516.00103 WG1642160214 仪表台中上部软垫 1 供应 济汽分装
129 AC16516.00103 WG1642161217 转向柱下护罩 1 供应 济汽分装
130 AC16516.00103 WG1642930009 卡簧螺母 1 供应 济汽分装
131 AC16516.00103 AZ1642930620 十字槽盘头螺钉弹垫大垫圈组合件(参考Q2140620F31) 5 供应 济汽分装
132 AC16516.00103 WG1642160218 转向柱左侧下护面总成 1 供应 济汽分装
133 AC16516.00103 Q2714816 十字槽盘头自攻螺钉 4 供应 济汽分装
134 AC16516.00103 Q40205 大垫圈 2 供应 济汽分装
135 AC16516.00103 Q2140516 十字槽盘头螺钉 1 供应 济汽分装
136 AC16516.00103 Q40105 平垫圈 1 供应 济汽分装
137 AC16516.00103 Q40305 弹簧垫圈 1 供应 济汽分装
138 AC16516.00103 WG1642160230 转向柱右侧下护面总成 1 供应 济汽分装
139 AC16516.00103 AZ1642930620 十字槽盘头螺钉弹垫大垫圈组合件(参考Q2140620F31) 1 供应 济汽分装
140 AC16516.00103 Q2714816 十字槽盘头自攻螺钉 2 供应 济汽分装
141 AC16516.00103 WG1642160232 转向柱左侧装饰条总成 1 供应 济汽分装
142 AC16516.00103 WG1642160234 转向柱右侧装饰条总成 1 供应 济汽分装
143 AC16516.00103 WG1642160236 搁脚台总成 1 供应 济汽分装
144 AC16516.00103 AZ1642930620 十字槽盘头螺钉弹垫大垫圈组合件(参考Q2140620F31) 1 供应 济汽分装
145 AC16516.00103 Q2714816 十字槽盘头自攻螺钉 1 供应 济汽分装
146 AC16516.00103 Q2714816 十字槽盘头自攻螺钉 2 供应 济汽分装
147 AC16516.00103 Q39748202 簧片螺母 2 供应 济汽分装
148 AC16516.00103 Q2140820 十字槽盘头螺钉 1 供应 济汽分装
149 AC16516.00103 WG1642160238 仪表台左前部螺钉盖板 1 供应 济汽分装
150 AC16516.00103 WG1642930010 孔盖 3 供应 济汽分装
151 AC16516.00103 AZ1651162040 仪表台左端件总成 1 内饰分装 济汽分装
152 AC16516.00103 AZ1651162045 仪表台右件 1 内饰加工 济汽分装
153 AC16516.00103 Q2714813 十字槽盘头自攻螺钉 3 供应 济汽分装
154 AC16516.00103 Q2360620F31 十字槽盘头螺钉、弹簧垫圈和平垫圈组合件 1 供应 济汽分装
155 AC16516.00103 Q40205F31 大垫圈 4 供应 济汽分装
156 AC16516.00103 WG1642930009 卡簧螺母 4 供应 济汽分装
157 AC16516.00103 WG1642930010 孔盖 1 供应 济汽分装
158 AC16516.00103 AZ1651162046 右装饰条 1 内饰加工 济汽分装
159 AC16516.00103 AZ1642160137 塑料卡扣（5310381） 3 内饰加工 济汽分装
160 AC16516.00103 WG1651160300 矿用车上车扶手(前) 1 供应 济汽分装
161 AC16516.00103 Q1460825F31 六角头螺栓、弹簧垫圈和平垫圈组合件 1 供应 济汽分装
162 AC16516.00103 Q2140840F31 十字槽盘头螺钉 1 供应 济汽分装
163 AC16516.00103 Q40108 平垫圈 1 供应 济汽分装
164 AC16516.00103 Q40308 弹簧垫圈 1 供应 济汽分装
165 AC16516.00103 WG1651160310 矿用车上车扶手(后) 1 供应 济汽分装
166 AC16516.00103 Q1460825F31 六角头螺栓、弹簧垫圈和平垫圈组合件 2 供应 济汽分装
167 AC16523.00301 Q150B0820F31 六角头螺栓 3 供应 济汽分装
168 AC16523.00301 Q340B08F31 Ⅰ型六角螺母 3 供应 济汽分装
169 AC16523.00301 Q40008F31 小垫圈 1 供应 济汽分装
170 AC16523.00301 Q40308F31 弹簧垫圈 3 供应 济汽分装
171 AC16523.00301 Q40208F31 大垫圈 5 供应 济汽分装
172 AC16523.00301 AZ1651231001 左挡泥板 1 东车加工 济汽分装
173 AC16523.00301 AZ1651231002 右挡泥板 1 东车加工 装配总装
174 AC16523.00301 Q150B0820F31 六角头螺栓 3 供应 装配总装
175 AC16523.00301 Q340B08F31 Ⅰ型六角螺母 3 供应 装配总装
176 AC16523.00301 Q40008F31 小垫圈 1 供应 装配总装
177 AC16523.00301 Q40308F31 弹簧垫圈 3 供应 装配总装
178 AC16523.00301 Q40208F31 大垫圈 5 供应 装配总装
179 AC16523.00301 AZ1651231005 翼子板支撑杆I 1 东车加工 济汽分装
180 AC16523.00301 AZ1651231006 翼子板支撑杆II 1 东车加工 济汽分装
181 AC16523.00301 Q150B0820F31 六角头螺栓 4 供应 济汽分装
182 AC16523.00301 Q340B08F31 Ⅰ型六角螺母 4 供应 济汽分装
183 AC16523.00301 Q40208F31 大垫圈 4 供应 济汽分装
184 AC16523.00301 Q40308F31 弹簧垫圈 4 供应 济汽分装
185 AC16523.00301 WG1651231007 上部防滑板 1 供应 济汽分装
186 AC16523.00301 WG1651231008 下部防滑板 1 供应 济汽分装
187 AC16523.00301 Q2560616 十字槽半沉头螺钉 8 供应 济汽分装
188 AC16523.00301 Q340B06F31 Ⅰ型六角螺母 8 供应 济汽分装
189 AC16523.00301 Q40206F31 大垫圈 8 供应 济汽分装
190 AC16523.00301 Q40306F31 弹簧垫圈 8 供应 济汽分装
191 AC16523.00301 AZ1651231005 翼子板支撑杆I 1 东车加工 装配总装
192 AC16523.00301 AZ1651231006 翼子板支撑杆II 1 东车加工 装配总装
193 AC16523.00301 Q150B0820F31 六角头螺栓 4 供应 装配总装
194 AC16523.00301 Q340B08F31 Ⅰ型六角螺母 4 供应 装配总装
195 AC16523.00301 Q40208F31 大垫圈 4 供应 装配总装
196 AC16523.00301 Q40308F31 弹簧垫圈 4 供应 装配总装
197 AC16523.00301 WG1651231007 上部防滑板 1 供应 装配总装
198 AC16523.00301 WG1651231008 下部防滑板 1 供应 装配总装
199 AC16523.00301 Q2560616 十字槽半沉头螺钉 8 供应 装配总装
200 AC16523.00301 Q340B06F31 Ⅰ型六角螺母 8 供应 装配总装
