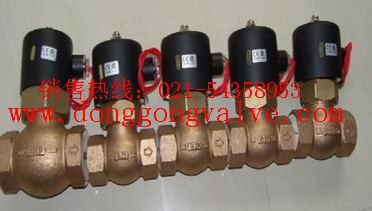

US-15电磁阀

電磁閥 US系列

大流量高壓高溫型，
二口二位式常閉型（通電開型）電磁閥
型號：US-15,20,25,35,40,50
口徑自：1/2"～2"
適用流體：蒸氣、水、空氣、輕油等用途。

規格與特性：

1. US型系列為複動活塞引導式通電開型。
2. 閥體材質為鑄造銅。
3. 須擁有基本壓力0.5kgf/㎝2以上方可開啟。
4. 定格電壓：AC110V/AC220V/DC24V(50/60Hz)。
5. 電壓容許差：+10%，DC電壓容許差：+1%。
6. 其他AC/DC電壓值，可依客戶需求製作。
7. 管徑接續規格：BSPT牙，如需其他規格，可依客戶需求製作。
8. 使用流體如為重油需另外定製。
9. 如壓力範圍超過15 kgf/㎝2，可另外訂製其他高壓規格，但需註明流體種類及實際工作壓力
10. 安裝需採用水平式配管，不適用垂直式配管。

型號

配管
口徑

Cv值

節流口徑

流體溫度
(℃)

IN-OUT入出口
操作壓差
範圍kgf/cm2

尺寸(mm)

重量(kg)

水

空氣

蒸氣

輕油

L

H

D

US-15

1/2

4.0

17mm

-5℃ ~185℃

0.5-15

0.5-15

0.5-15

0.5-15

82

120

58

1.7

US-20

3/4"

6.0

17mm

-5℃ ~185℃

0.5-15

0.5-15

0.5-15

0.5-15

82

123

58

1.7

US-25

1"

12

22mm

-5℃ ~185℃

0.5-15

0.5-15

0.5-15

0.5-15

91

130

58

2.0

US-30

1-1/4"

18

30mm

-5℃ ~185℃

0.5-15

0.5-15

0.5-15

0.5-15

110

141

58

3.1

US-40

1-1/2"

32

30mm

-5℃ ~185℃

0.5-15

0.5-15

0.5-15

0.5-15

110

144

58

3.3

US-50

2"

48

50mm

-5℃ ~185℃

0.5-15

0.5-15

0.5-15

0.5-15

163

173

58

7.2

*以上標示之壓力以AC110V/220V電壓為主，若電壓為DC/AC24V最高壓力略有差異。
*如需AC380V/415V/440V/DC12V等待特殊電壓，需要訂製。
*客戶如有訂製品需訂製，本廠備有各種CNC車床加工專用機器可隨時為您設計訂製。
