排气再循环(EGR)系统
一、排气再循环EGR系统的作用是降低氮氧化合物的排放。NOx是在高温条件下,由空气中的氧和氮发生反应而形成的化合物,可见NOx不是来源于燃料,而是来自空气。因此,燃烧温度越高,高温持续时间越长,NOx的生成量越多;点火提前角越大,会影响燃烧温度的提高,从而增加了NOx的排放浓度。
排气再循环EGR就是在ECU的控制下,根据发动机的不同工况,将一部分废气再引入到气缸内,与可燃混合气再混合燃烧,从而降低了燃烧速度和温度,减少了NOx的生成量。EGR的引入会降低可燃气体的着火性能,令发动机的功率有所下降,因此EGR的循环最一般控制在5%—15%左右,在发动机低温、怠速运转、节气门开度大时,EEGR停止工作。

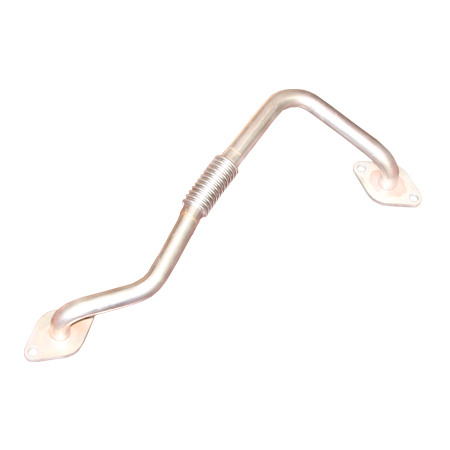

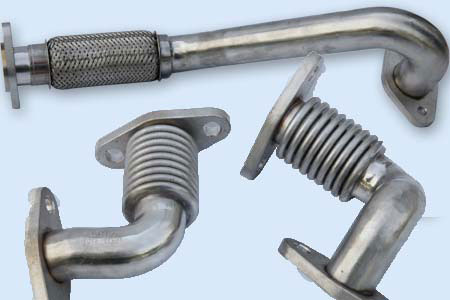

二、 EGR系统主要由EGR阀、EGR VSV、EGR真空调节器和真空软管等组成。
三、EGR的工作原理
节气门上开有E、R孔,通过软管将进气管的真空度引入到EGR真空调节器,E孔为负压的主要引入孔,R孔用于进一步加强负压的作用。来自节气门的负压经EGR真空调节器和VSV后被送到EGR阀的上端,使其膜片被吸向上,从而使阀开启。来自排气管的废气一部分经EGR阀进入进气歧管,实现了废气循环,另一部分被引入到EGR真空调节器的下部,用于调节R孔真空度的强弱,当废气循环量过大时,废气会将膜片推向上,削弱了R孔的负压作用,从而进一步减少了EGR阀上端的真空度,使膜片在回位弹簧的作用下向下移动而减少了EGR阀的开度,废气循环量也随之减小,这样实现了对废气循环量的控制,使其不大于15%。
四、VSV受ECU的控制,根据冷却液的温度、节气门开度和发动机转速等来控制VSV阀的开启。在冷却液在55度以上,发动机转速在1000转/分—3800转/分(各车型不同),节气门开度在适当位置时,ECU向VSV阀提供12V的电源,使它开启;当发动机转速在4000转/分以上时,VSV阀关闭。VSV阀的电阻大约为:40欧姆。
五、EGR阀控制真空度的检查
发动机冷却液温度:80—90度
1、 自节气门体EGR真空管接头脱开真空软管,将一个手动真空泵接到管接头上
2、 起动发动机,检查在空转发动机提高转速后,EGR真空度是否随着发动机的转速的升高而成比例增大
六、EGR阀不正常开启会直接影响发动机的起动和怠速运转。
