关于中国重汽牌发动机装用曼•胡默尔或PARKE柴油滤清器的说明

改进原因：
曼・胡默尔（制造商代码0475）滤清系统与传统滤清系统相比,有如下优点：　　
1. 流量大，原始阻力小，降低发动机功率损耗，相对来说提升了重汽发动机的燃油经济性。　　
2. 滤清效率高。其中第一级的燃油粗滤器侧重于过滤燃油中的水分和大颗粒杂质，完美的油水过滤效率（>93%）,减少由于柴油含水引起零部件锈蚀造成的燃油喷射系统故障；第二级燃油细滤器侧重于过滤燃油中的细小颗粒杂质（3-5μm）, 精细的燃油过滤效率符合喷射系统的苛刻要求，阻挡细小颗粒进入燃油喷射系统而导致其部件的磨损，避免燃油喷射系统的早期磨损。　　
3. 使用寿命长。曼・胡默尔燃油滤清器采用新型多层复合理念设计的滤材，配合优化的布局方案，最大限度地发挥燃油滤清器的过滤容量，延长其使用寿命。
曼・胡默尔滤清系统已经在重汽牌发动机上经过台架性能试验、耐久试验以及数万公里不同工况的道路试验，其产品的稳定性和可靠性得到充分的考核和验证。
PARKE燃油滤清系统(制造商代码E193)滤清效果与曼・胡默尔滤清系统效果相似，均比传统滤清系统有很多优点。

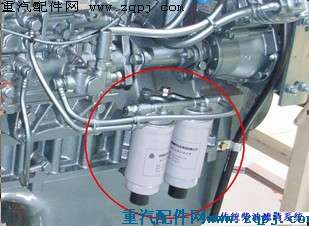

传统的柴油滤清系统↓

上图红圈内为一粗一细两级柴油滤清器（一线通图号VG14080739A和VG14080740A），另有单独的油水分离器（一线通图号WG9725550002）安装在发动机右后方的车架上

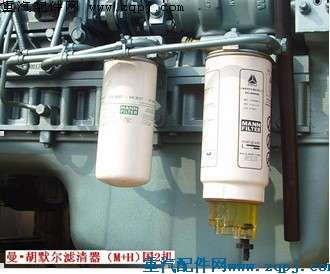

国2及EGR国3用曼・胡默尔燃油滤清系统↓

上图为国2机、EGR国3机用曼・胡柴滤系统，左侧为VG1560080011精滤、右侧为VG1560080016粗滤（粗滤下方为油水分离水杯），取消车架上的油水分离器。国2机用曼・胡柴滤与EGR国3用曼・胡柴滤系统不同之处仅是三根燃油管，粗滤、细滤是相同的。一线通相关备件明细见下表。
国2及EGR国3用曼・胡默尔燃油滤清系统备件清单

序号	图号	名称	备注
1	VG1560080011	旋装式燃油精滤器总成	可分为VG1560080012旋装式燃油精滤器和VG1560080013滤座。代替传统的VG　14097095A　。
2	190003802527	六角头螺栓
3	190003931122	弹簧垫圈
4	190003935009	平垫圈
5	VG1047080004	燃油细滤器支架总成(曾用VG1560080099)	曾用VG1560080099，代替传统的VG1560080094
6	190003802523	六角头螺栓
7	190003932024	波形弹性垫圈
8	190003930012	大垫圈
9	VG1560080037	燃油管总成（国2）	代替传统的VG1560087017
10	VG1560080038	燃油管总成（国2）	代替传统的VG1560087018
11	VG2600080200	密封垫圈
12	VG1560080016	旋装式燃油粗滤器总成（带油水分离）	可分为VG1560080014滤座和VG1047080011粗滤器及油水分离器总成，取消车架上的WG9725550002油水分离器。此粗滤的水杯不带水位传感器。
13	190003931142	弹簧垫圈
14	VG1047080002	燃油粗滤器支架总成
15	VG1047080005	燃油管总成（国2）
16	VG1246080014	空心螺栓
17	VG9003080006	复合密封垫圈
18	VG1047080015	燃油粗滤器护套
19	VG1047080006	燃油管总成(EGR)	代替传统的VG1560080030
20	VG1047080007	燃油管总成(EGR)	代替传统的VG1560087018
21	VG1047080008	燃油管总成(EGR)

共轨国3用曼・胡默尔燃油滤清系统备件清单

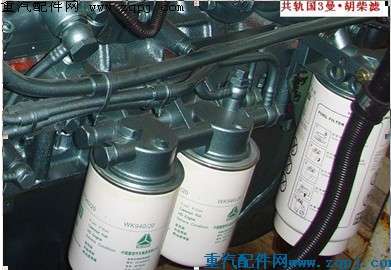

上图为共轨国3机用曼・胡柴滤系统，左侧为两只并联的VG1540080330精滤、右侧为VG1092080032粗滤（粗滤下方为油水分离水杯），取消车架上的油水分离器。相应备件明细见下表。
共轨国3用曼・胡默尔燃油滤清系统

序号	图号	名称	备注
1	VG1540080226	燃油滤托架(M+H)
2	190003802523	六角头螺栓
3	190003930012	大垫圈
4	190003932024	波形弹性垫圈
5	VG1540080330	燃油精滤器总成	可分为VG1540080310旋装式燃油精滤器和VG1092080036燃油精滤器滤座
6	VG1540080022	柴滤溢油阀
7	VG2600080200	密封垫圈
8	VG1099089098	燃油管
9	VG1099089099	燃油管
10	VG1099089074	柴滤回油管
11	190003962621	空心螺栓
12	VG2600080200	密封垫圈
13	VG1540080027	粗滤支架
14	VG1092080032	燃油粗滤器总成	可分为VG1092080037粗滤及油水分离器总成和VG1092080033旋装式燃油粗滤器滤座。此粗滤的水杯带水位传感器。
15	VG1246080014	空心螺
16	VG9003080006	复合密封垫圈
17	VG1099089156	燃油管
18	VG1047080015	燃油粗滤器护套

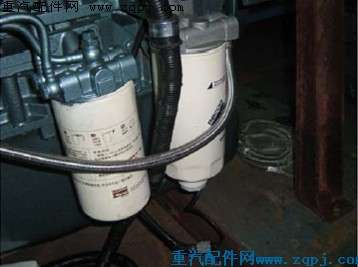

共轨国3用 PARKE燃油滤清系统

上图为PARKE燃油滤清系统，左侧为VG1540080030精滤、右侧为 VG154008013 粗滤。注意，PARKE燃油滤清系统仅用于共轨国3机（即共轨国3机既可装PARKE燃油滤清系统，也可装曼・胡默尔燃油滤清系统，但两者不能同时装在同一机器上且两者的组件不能互换）。
共轨国3用 PARKE燃油滤清系统备件清单

序号	图号	名称	备注
1	VG1540080126	燃油滤托架
2	VG1540080030	燃油精滤器组合件	可分为VG1540080110精滤器滤芯和VG1540080111精滤器滤座
3	VG1540080022	柴滤溢油阀
4	VG2600080200	密封垫圈
5	VG1540089098	燃油管（欧3装双缸空压机用）
6	VG1540089099	燃油管（欧3装双缸空压机用）
7	VG1540089074	柴油滤清器回油管（欧3装双缸空压机用）
8	VG1540080027	粗滤支架
9	VG1540080132	燃油粗滤器组合件	可分为VG1540080211粗滤器滤芯和VG1540080212粗滤器滤座
10	190003802523	六角头螺栓
11	190003932024	波形弹性垫圈
12	190003962621	空心螺栓
13	VG1540089156	输油泵进油管（欧3装双缸空压机用）
14	190003930012	大垫圈
15	VG2600080168	防护隔套


曼・胡默尔燃油滤清系统及PARKE燃油滤清系统维修注意事项
1. 强保时不需更换柴油滤芯（精滤、粗滤均不需更换）。　　
2. 备件箱里不再配备柴油精滤滤芯和粗滤滤芯。　　
3.当观察到粗滤器底部的水杯有一定量的水时，需拧松水杯底部的排水螺栓进行排水后再将螺栓拧紧。　　
4.更换供油系部件时需要拧松粗、细滤滤座上面的放气螺栓进行排气后重新拧紧。
　　
5.保修期限：公路用车两个月三万公里，以先期到达为准；工程车一个月两万公里，以先期到达为准。　　
6. 只有因滤清器漏油、支架断裂等部件自身质量问题需更换柴滤部件的情况，才可以通过一线通报修。非柴滤自身质量问题需更换时（如使用时间过长影响滤清效果等）不得通过一线通报修，相关费用用户自担。　　
7. 柴滤系统的支架、滤座、精滤芯、粗滤芯（带油水分离水杯）均可单独更换，更换时注意拧紧；如滤座和滤芯同时损坏应按总成图号报修（参考上面的备件清单）。
